388
9

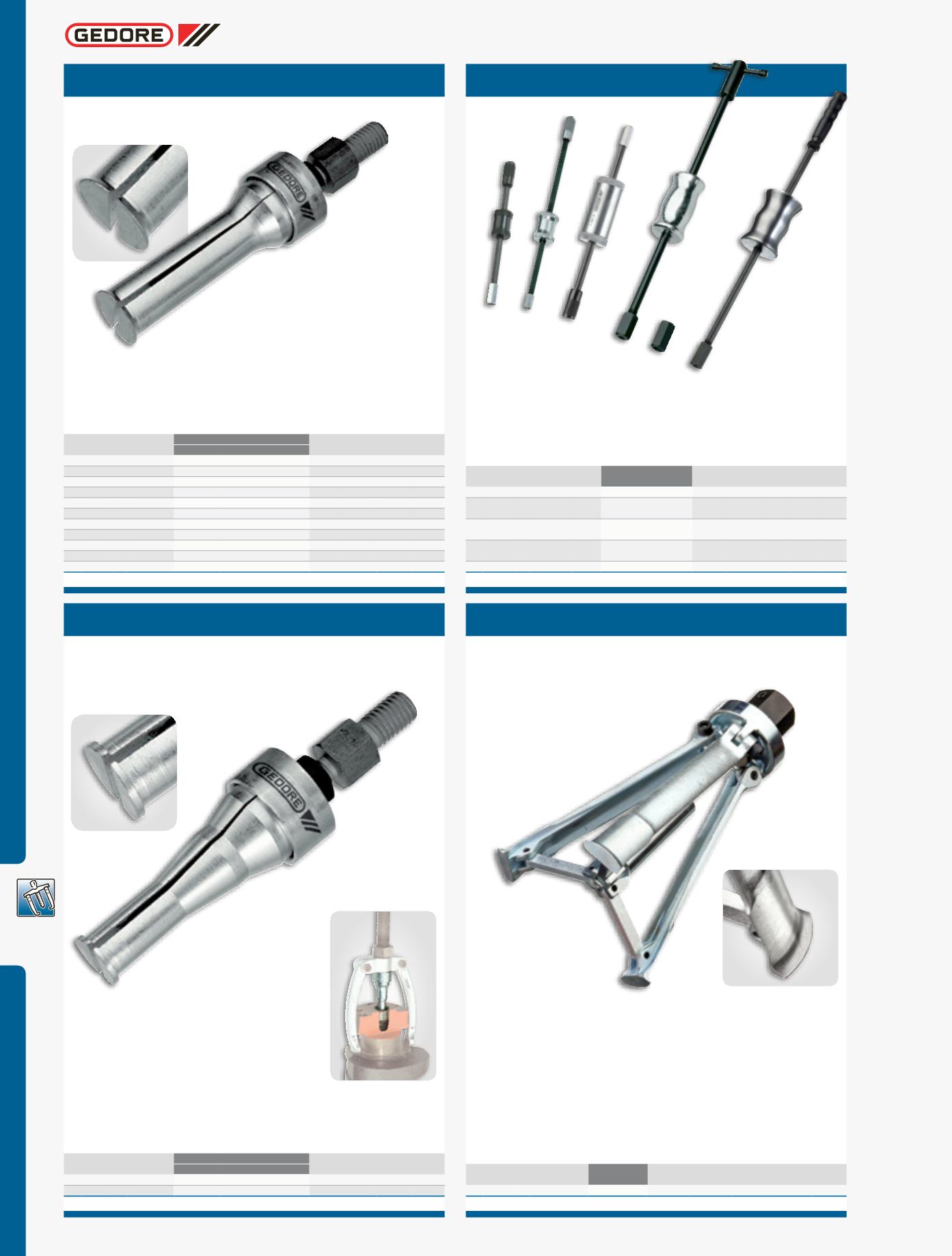

SISTEMAS DE EXTRAÇÃO
1.35
Batedor
Indicado para extração de pequenos rolamentos, onde por falta
de espaço para os apoios não se chega com o extrator normal.
Utilizado em conjunto comgarras ref. 1.30/0 a 1.30/9 ou ref. 1.34/1
a 1.34/4.
Código Ref.
y
UTILIZADOCOMGARRASDE
EXTRAÇÃO INTERNAREF.
p
com
adaptador
$
impacto
0
0
040.343
1.35/0
180
1.34/1a1.34/4
M10
-
13
0,2 0,4
040.934
1.35/1
230 1.30/0a1.30/5,1.30/2Na
1.30/3Ne1.34/1a1.34/4 M10
-
13
0,2 0,5
040.344
1.35/1A
230
1.30/0a1.30/9,
1.30/2Na1.30/3N
M10 M14x1,5 13
0,7 1,0
040.935
1.35/2
500
1.30/0a1.30/9,
1.30/2Na1.30/3N M14x1,5 M10
24
1,7 3,2
040.345
1.35/3
500
1.30/6a1.30/10
M14x1,5
-
24
3,0 4,2
ref. 1.35/1
ref. 1.35/1A
ref. 1.35/3
ref. 1.35/0
ref. 1.35/2
1.30/0 a 1.30/9
Garra para extração interna
Indicada para extração segura de rolamentos de esferas, buchas e
anéis extremamente justos. Utilizada em conjunto combatedores
ref. 1.35 ou suportes ref. 1.36/1 a 1.36/3.
Código Ref.
UTILIZADACOM
furo
C
p
$
0
SUPORTEREF.
BATEDORREF.
040.920
1.30/0
1.36/1 1.35/1A, 1.35/2 e 1.35/1 5 - 8 M10
10
0,2
040.921
1.30/1
1.36/1 1.35/1A, 1.35/2 e 1.35/1 8 - 12 M10
10
0,2
040.922
1.30/2
1.36/1 1.35/1A, 1.35/2 e 1.35/1 12 - 15 M10
10
0,2
040.923
1.30/3
1.36/1 1.35/1A, 1.35/2 e 1.35/1 15 - 19 M10
14
0,2
040.924
1.30/4
1.36/1 1.35/1A, 1.35/2 e 1.35/1 19 - 25 M10
14
0,2
040.925
1.30/4A
1.36/1 1.35/1A, 1.35/2 e 1.35/1 25 - 30 M10
14
0,3
040.926
1.30/5
1.36/1 1.35/1A, 1.35/2 e 1.35/1 30 - 35 M10
14
0,4
040.927
1.30/6
1.36/2 1.35/1A, 1.35/2 e 1.35/3 35 - 45 M14x1,5 17
0,7
040.928
1.30/7
1.36/2 1.35/1A, 1.35/2 e 1.35/3 45 - 55 M14x1,5 17
0,8
040.929
1.30/8
1.36/3 1.35/1A, 1.35/2 e 1.35/3 55 - 70 M14x1,5 19
1,8
040.930
1.30/9
1.36/3 1.35/1A, 1.35/2 e 1.35/3 70 - 100 M14x1,5 27
3,1
1.30/2N e 1.30/3N
Garra para extração interna
tipo cunha / comborda reforçada
Indicada para extração segura de rolamentos de agulha e rola-
mentos de esfera. Utilizada em conjunto com batedores ref. 1.35
ou suporte ref. 1.36/1 a 1.36/3.
Código Ref.
UTILIZADACOM
furo
C
p
$
0
SUPORTEREF.
BATEDORREF.
040.978
1.30/2N
1.36/1 1.35/1A, 1.35/2 e 1.35/1 12 - 14 M10
10
0,2
040.979
1.30/3N
1.36/1 1.35/1A, 1.35/2 e 1.35/1 14 - 19 M10
14
0,2
1.30/10
Garra para extração interna
com sistema articulado
Indicada para extrair grandes rolamentos de esferas e anéis inter-
nos. O processo de funcionamento inicia girando a porca, desta
forma os mordentes da garra se abrem. Com este novo sistema
de expansão, consegue-se um ajuste simples e progressivo no
diâmetro desejado. Os perfis das arestas vivas dos mordentes de
extração adaptam-se niveladamente sob o rolamento durante a
expansão. Utilizado em conjunto com o suporte para extração
interna ref. 1.36/4.
Código Ref.
UTILIZADACOM
SUPORTEREF.
furo
C
p
$
ĥ
mm*
0
040.980
1.30/10
1.36/4
60 - 160 G1/2”
36
180
2,5
*comprimento útil da garra
