SISTEMAS DE EXTRAÇÃO
1.92

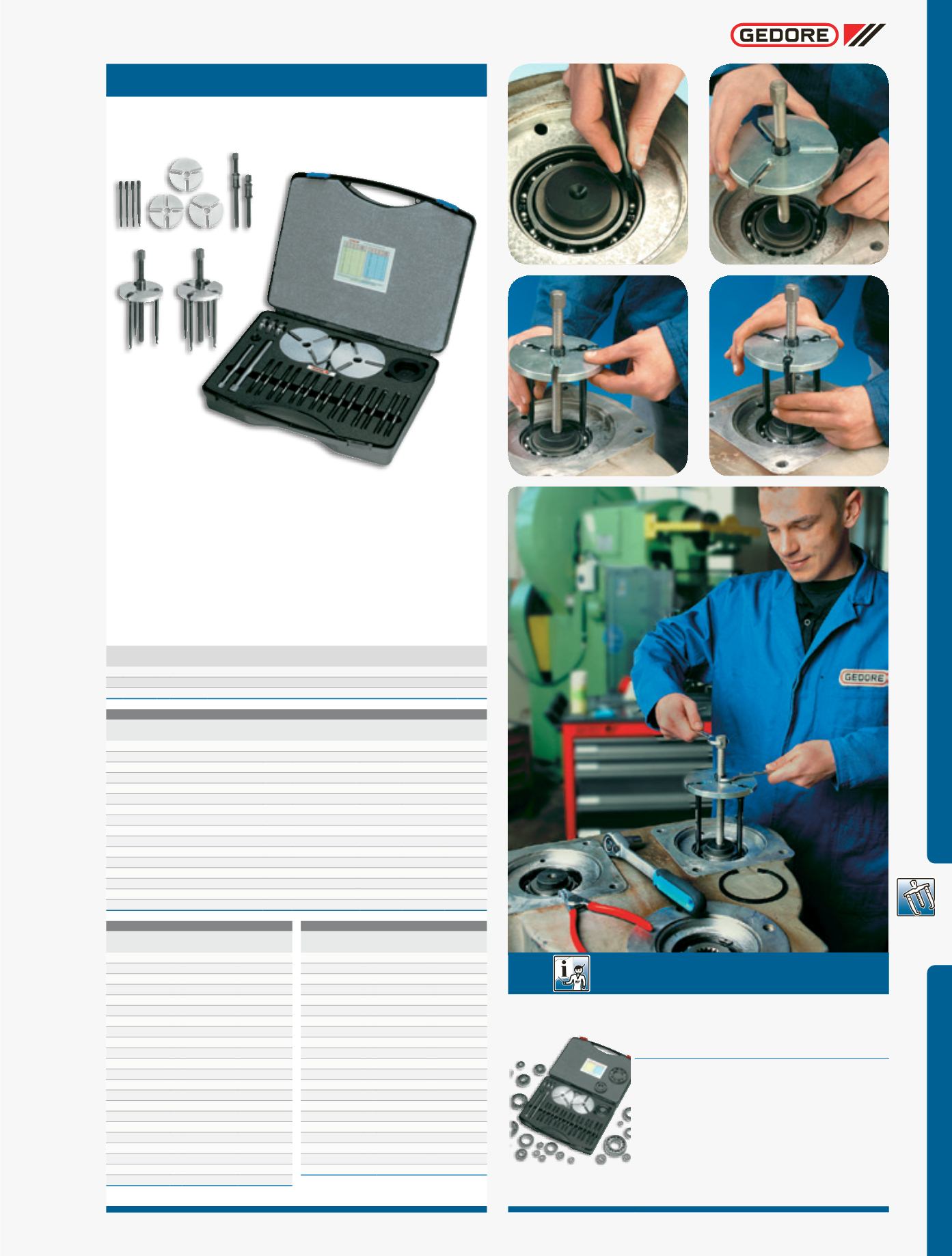

Jogo de extratores de rolamentos
“PLUS”
Sua ampla funcionalidade e manuseio simplificado proporcionam
maior agilidade e produtividade para o operador. Destaca-se pela
sua praticidade, pois as garras são encaixadas na base do extrator.
Comeste sistema de autofixação, a força aplicada é 100% utilizada.
Para oferecer maior segurança ao operador, as garras não escapam
e proporcionam uma extração linear. Apropriado para mais de 40
tipos de rolamentos padrão de 6000 até 6311.
Código Ref.
Descrição
0
040.797
1.92/1
Jogo para rolamentos 6000-6010, 6200-6205, 6300-6304
2,3
040.798
1.92/2
Jogo para rolamentos 6011-6012, 6206-6212, 6305-6311, 6403-6407
5,2
040.799
1.92/12
Jogo para rolamentos contém todas as peças dos jogos 1.92/1 e 1.92/2
7,6
COMPOSIÇÃO
descrição
qtde.
ref.
1.92/1
8peças
1.92/2
8peças
1.92/12
16peças
garraparaextraçãode rolamento (120mm)
4
1.92/10
√
√
garraparaextraçãode rolamento (125mm)
4
1.92/20
√
√
garraparaextraçãode rolamento (130mm)
4
1.92/30
√
√
garraparaextraçãode rolamento (135mm)
4
1.92/40
√
√
garraparaextraçãode rolamento (140mm)
4
1.92/50
√
√
garraparaextraçãode rolamento (145mm)
4
1.92/60
√
√
garraparaextraçãode rolamento (150mm)
4
1.92/70
√
√
cabeçapequena3
1
192/1-3
√
√
cabeçapequena4
1
192/1-4
√
√
cabeçapequena3/7
1
192/1-7
√
√
cabeçagrande3
1
192/2-3
√
√
cabeçagrande4
1
192/2-4
√
√
cabeçagrande3/7
1
192/2-7
√
√
fusopequeno
1
1.1006170
√
√
fusogrande
1
1.1406200
√
√
adaptadorparacabeçagrande
1
192/A-2
√
√
1.92/1
para rolamento
deesfera
utilizar
garras ref.
utilizar
cabeça ref.
6000
1.92/10
192/1-7
6001
1.92/10
192/1-4
6002
1.92/10
192/1-3
6003
1.92/10
192/1-4
6004
1.92/30
192/1-3
6005
1.92/30
192/1-3
6006
1.92/30
192/1-3
6007
1.92/40
192/1-3
6008
1.92/40
192/1-3
6009
1.92/40
192/1-3
6010
1.92/40
192/1-3
6200
1.92/10
192/1-4
6201
1.92/20
192/1-7
6202
1.92/20
192/1-4
6203
1.92/30
192/1-4
6204
1.92/40
192/1-4
6205
1.92/40
192/1-3
6300
1.92/30
192/1-3
6301
1.92/40
192/1-3
6302
1.92/40
192/1-7
6303
1.92/40
192/1-7
6304
1.92/40
192/1-7
1.92/2
para rolamento
deesfera
utilizar
garras ref.
utilizar
cabeça ref.
6011
1.92/50
192/2-3
6012
1.92/50
192/2-3
6206
1.92/50
192/2-3
6207
1.92/50
192/2-3
6208
1.92/60
192/2-3
6209
1.92/60
192/2-3
6210
1.92/60
192/2-3
6211
1.92/60
192/2-3
6212
1.92/70
192/2-3
6305
1.92/60
192/2-7
6306
1.92/60
192/2-4
6307
1.92/60
192/2-4
6308
1.92/70
192/2-4
6309
1.92/70
192/2-4
6310
**
1.92/70
192/2-4
6311
***
1.92/70
192/2-4
6403
1.92/60
192/2-3
6404
1.92/70
192/2-3
6405
1.92/70
192/2-7
6406
1.92/70
192/2-7
6407
*
1.92/60
192/2-7
*com anel de suporte 6311; **com anel de
suporte 6310; ***com anel de suporte 6309
ref. 1.92/12
ROLAMENTOS DE ESFERA
Atenção:
os rolamentos não
acompanham o produto.
Devido aos diversos formatos
dos rolamentos de esferas, que
variam em função do fabricante,
a tabela apresentada serve
apenas como orientação para a
seleção de garras e cabeças.
