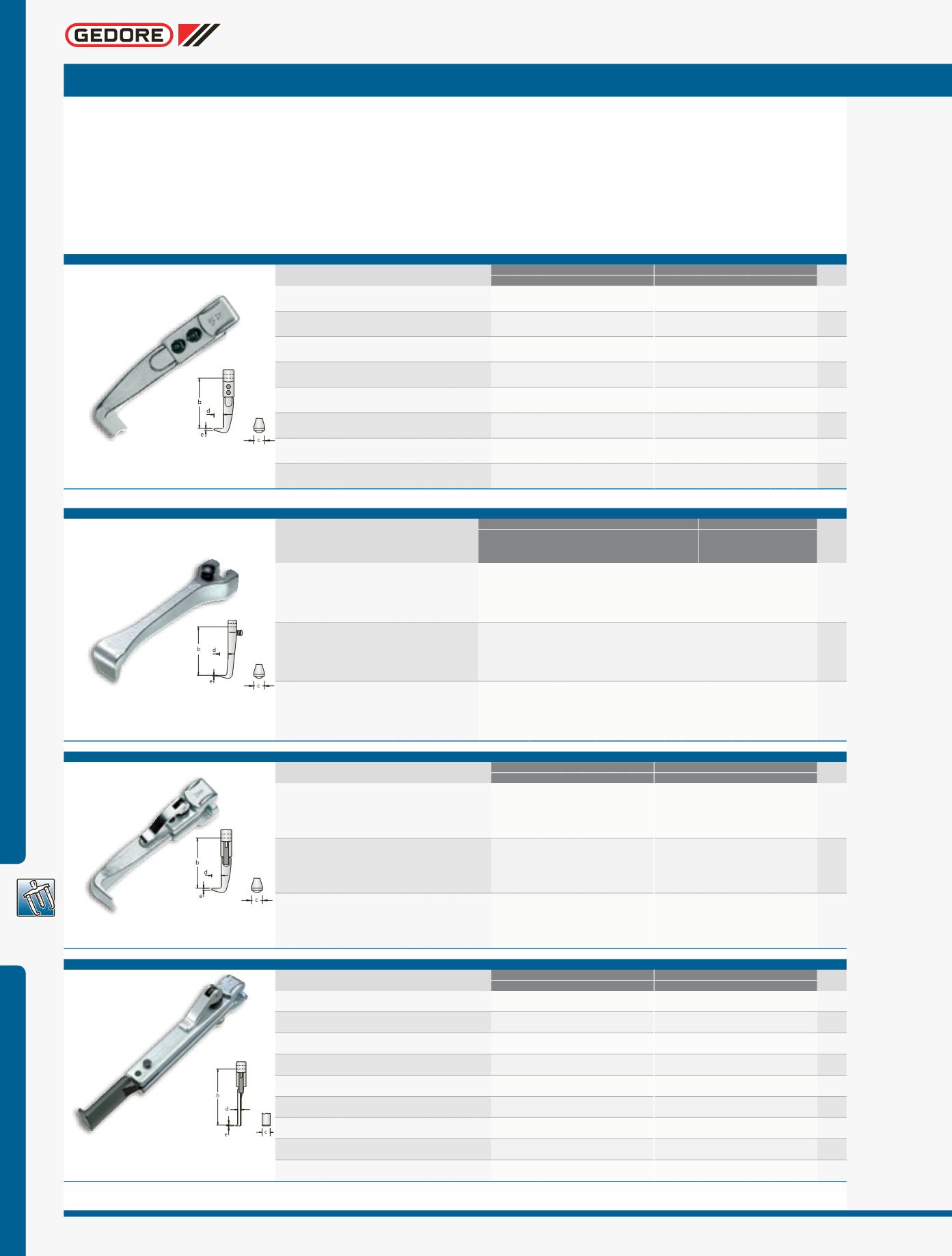

384
9
SISTEMAS DE EXTRAÇÃO
106
Garra
para sacapolia
As garras ref. 106 ampliam a aplicabilidade dos sacapolias séries
1.06 e 1.07. A partir da variação de tamanho, comprimento, forma e
sistemas de fixação é possível adequar sua ferramenta para diversas
situações de extração.
Fornecimento unitário.
Estrutura da referência
106/XX-YY-ZZ
, sendo:
•
XX
= tamanho (A, B ou C)
•
YY
= comprimento (em mm)
•
ZZ
= tipo de garra (N, B, E, SE, XSE, V, S e XS)
Garra tradicional (106-N)
Código Ref.
b
mm
c
mm
d
mm
e
mm
PARA SACAPOLIAS DE 2 GARRAS REF.
PARA SACAPOLIAS DE 3 GARRAS REF.
0
1.06/1 1.06/1A 1.06/2 1.06/2A 1.06/3 1.06/3A 1.06/4 1.07/1 1.07/1A 1.07/2 1.07/2A 1.07/3 1.07/4 1.07/4A
040.592
106/A-100-N
100 22 12 3,0
√ √
√ √
0,6
040.593
106/A-200-N
200 22 12 3,0
√ √
√ √
0,8
040.594
106/B-150-N
150 30 18 3,5
√ √
√ √
0,7
040.595
106/B-300-N
300 30 18 3,5
√ √
√ √
1,3
040.596
106/C-200-N
200 36 28 6,5
√ √ √
√ √ √
1,7
040.597
106/C-300-N
300 36 28 6,5
√ √ √
√ √ √
1,9
Com juntas aparafusadas em vários comprimentos.
040.598
106/C-400-N
400 36 28 6,5
√ √ √
√ √ √
2,3
040.599
106/C-500-N
500 36 28 6,5
√ √ √
√ √ √
3,0
Garra com trava (106-B)
Código Ref.
b
mm
c
mm
d
mm
e
mm
PARA SACAPOLIAS DE 2 GARRAS REF.
PARA SACAPOLIAS DE 3 GARRAS REF.
0
1.04/1A
1.04/HP1A
1.04/2A
1.04/HP2A
1.04/3A
1.04/HP3A
1.06/1
1.06/1A
1.06/2
1.06/2A
1.06/3
1.06/3A
1.06/4
1.07/1
1.07/1A
1.07/2
1.07/2A
1.07/3
1.07/4
1.07/4A
040.605
106/A-100-B
100 22 15 3,0
√ √
√ √
√ √
0,6
040.606
106/B-150-B
150 30 24 3,5
√ √
√ √
√ √
0,7
Previne deslocamentos involuntários. Botão
de bloqueio/desbloqueio da trava para
deslizar e ajustar garra ao longo da escala.
040.607
106/C-200-B
200 36 32 5,0
√ √
√ √ √
√ √ √
0,8
Garra“Quick Release”(106-E)
Código Ref.
b
mm
c
mm
d
mm
e
mm
PARA SACAPOLIAS DE 2 GARRAS REF.
PARA SACAPOLIAS DE 3 GARRAS REF.
0
1.06/1 1.06/1A 1.06/2 1.06/2A 1.06/3 1.06/3A 1.06/4 1.07/1 1.07/1A 1.07/2 1.07/2A 1.07/3 1.07/4 1.07/4A
040.608
106/A-100-E
100 22 12 3,0
√ √
√ √
0,3
040.609
106/B-150-E
150 22 12 3,0
√ √
√ √
0,3
Com sistema de engate rápido, facilita
posicionamento e ajuste das garras e trava
de segurança por meio de alavanca.
040.610
106/C-200-E
200 36 28 6,5
√ √ √
√ √ √
0,4
Garra delgada (106-SE)
Código Ref.
b
mm
c
mm
d
mm
e
mm
PARA SACAPOLIAS DE 2 GARRAS REF.
PARA SACAPOLIAS DE 3 GARRAS REF.
0
1.06/1 1.06/1A 1.06/2 1.06/2A 1.06/3 1.06/3A 1.06/4 1.07/1 1.07/1A 1.07/2 1.07/2A 1.07/3 1.07/4 1.07/4A
040.810
106/A-100-SE
100 27 7,5 3,7
√ √
√ √
0,6
040.811
106/A-200-SE
200 27 7,5 3,7
√ √
√ √
0,6
040.812
106/A-250-SE
250 27 7,5 3,7
√ √
√ √
0,6
040.813
106/A-100-SSE
100 27 7,5 2,0
√ √
√ √
0,6
040.814
106/A-200-SSE
200 27 7,5 2,0
√ √
√ √
0,6
040.815
106/A-250-SSE
250 27 7,5 2,0
√ √
√ √
0,6
Com sistema de engate rápido, facilita
posicionamento e ajuste das garras e trava
de segurança por meio de alavanca.
040.816
106/B-150-SE
150 40 7,0 5,0
√ √
√ √
0,7
040.817
106/B-220-SE
220 40 7,0 5,0
√ √
√ √
0,7
040.818
106/B-300-SE
300 40 7,0 5,0
√ √
√ √
0,7
