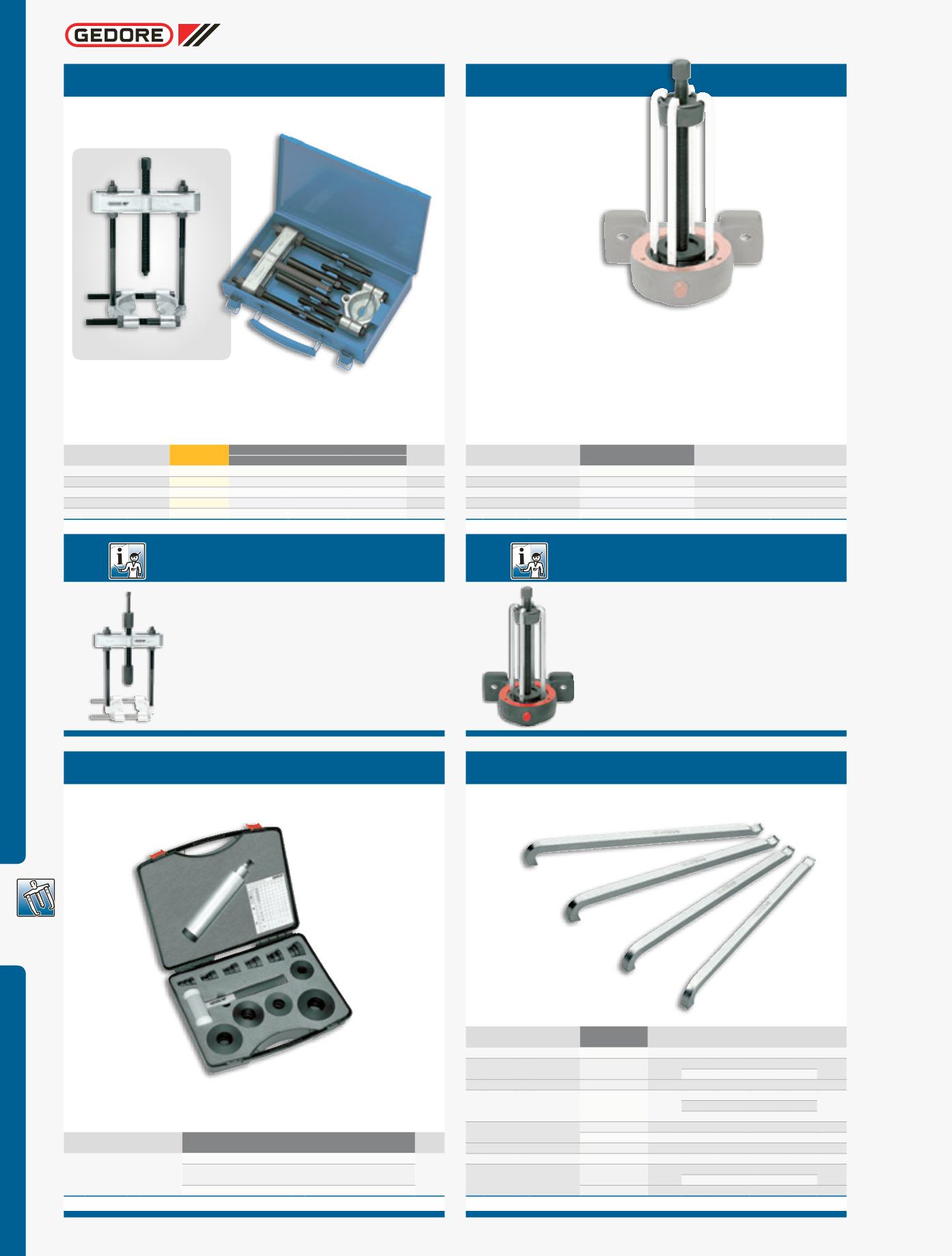

392
9
SISTEMAS DE EXTRAÇÃO
1.85/1
Jogo paramontar rolamento
37 peças
Fornecido em maleta plástica leve e resistente. Permite montar
mais de 200 rolamentos sem esforço ou danos.
Código Ref.
COMPOSIÇÃO
0
040.802
1.85/1
33 anéis de impacto
5,2
3 soquetes de impacto
em alumínio
10-50 mm para diâmetro
Ø externo 26-110 mm
1 martelo antirretrocesso
com cabeças em nylon
1.41
Conjunto extrator externo
Jogo em caixa metálica, composto de suporte ref. 1.38, base ref.
1.40 e prolongadores ref. 1.38/V.
Código Ref.
CAPACIDADEDE
FORÇAOPERACIONAL
COMPOSIÇÃO
0
SUPORTEREF.
PROLONGADORREF.
BASEREF.
040.989
*
1.41/0
3,0 ton.
1.38/0
1.38/AV
1.40/0
2,8
040.990
*
1.41/1
6,5 ton.
1.38/1
1.38/AV
1.40/1
4,1
040.991
*
1.41/2
8,5 ton.
1.38/2
1.38/CV
1.40/2
9,1
040.992
*
1.41/3
8,5 ton.
1.38/3
1.38/DV
1.40/3
16,1
040.993
*
1.41/4
12,5 ton.
1.38/4
1.38/EV
1.40/4
28,6
*dimensões da caixa: 420 x 320 x 80 mm
Conjunto extrator externo
ref. 1.41/2 montado
DICA GEDORE
O conjunto extrator externo
ref. 1.41/4 (cód. 040.993)
permite,
se necessário, a substituição do fuso
que acompanha o produto pelo fuso
hidráulico ref. 1.06/HSP 3 (cód. 040.390),
comercializado separadamente.
1.29/1 a 1.29/5
Sacarrolamento
fuso e porca
Composto apenas por fuso e porca, o sacarrolamento deve ser utiliza-
do em conjunto com o jogo de garras ref. 1.29 (ver tabela). Indicado
para extrair rolamentos de esfera que se encontram simultaneamente
fixados nos anéis externo e interno. As garras usadas são introduzidas
no anel externo de acordo com a quantidade de esferas distribuídas
de forma uniforme no retentor. Para uso na posição vertical.
Código Ref.
UTILIZADOCOM JOGODEGARRASREF.
ī
$
0
040.906
1.29/1
1.29/10 ou 1.29/15
M10 x 160 mm 14
0,2
040.907
*
1.29/2
1.29/20, 1.29/25 ou 1.29/30 M12 x 195 mm 14
0,5
040.908
*
1.29/3
1.29/30 ou 1.29/35
M14 x 210 mm 17
0,6
040.909
*
1.29/4
1.29/40 ou 1.29/45
M18 x 230 mm 19
0,9
040.910
*
1.29/5
1.29/45
M20 x 235 mm 22
1,9
*acompanha manípulo para auxiliar no acionamento
SACARROLAMENTOS E JOGO DE GARRAS
As garras não acompanham
o sacarrolamento e deverão
ser utilizadas de acordo com
a necessidade. Para maiores
informações sobre o jogo de
garras, ver tabela abaixo.
1.29/10 a 1.29/45
Jogo de garras
para sacarrolamento
Composto de quatro peças.
Código Ref.
UTILIZADOCOM
SACARROLAMENTOREF.
y
para rolamento de esfera
(por especificação de norma)
0
040.912
1.29/10
1.29/1
145 6000 6001 6002
-
0,1
040.913
1.29/15
1.29/1
145
6003 6004 6005
-
0,1
6200 6201 6202
-
040.914
1.29/20
1.29/2
177 6006 6203
-
-
0,2
040.915
1.29/25
1.29/2
177
6007 6008 6009 6010
0,2
6204 6205
-
-
6300 6301 6302
-
040.916
1.29/30
1.29/2
185 6303 6304
-
-
0,3
1.29/3
185 6011 6012
-
-
0,3
040.917
1.29/35
1.29/3
187 6206 6207 6208 6305 0,4
040.918
1.29/40
1.29/4
235 6209 6210
-
-
0,6
040.919
1.29/45
1.29/4
236
6211 6212 6308
-
0,8
6404 6405
-
-
1.29/5
236 6309 6310 6311 6406 0,8
