389
9

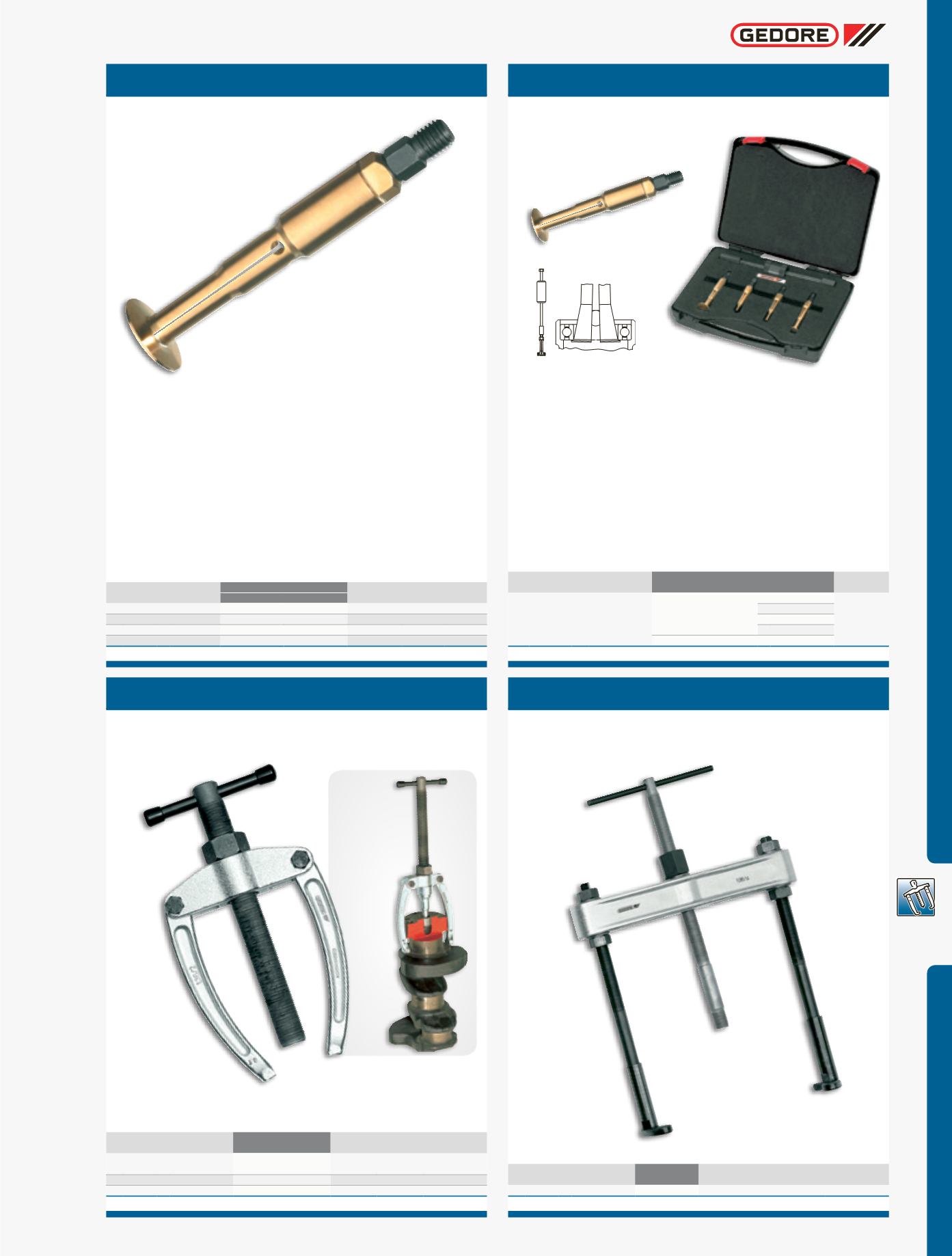

SISTEMAS DE EXTRAÇÃO
1.34
Garra para extração interna
combase plana
Cobertura comnitreto de titânio fornece à superfíciemaior dureza
e melhor resistência ao desgaste, garantindo vida útil prolonga-
da, melhor proteção e acabamento, resistência ao calor e rápida
adaptação à diferença de temperatura. Design avançado otimiza a
carga de extração, sua geometria inovadora exige menor número
de extratores para cobrir uma faixa de trabalho de 5 a 36 mm de
diâmetro. Manuseio simples, fácil e rápida extração do rolamento.
Código Ref.
UTILIZADACOM
furo
C
p
/
BATEDORREF.
SUPORTEREF.
040.355
1.34/1
1.35/0 e 1.35/1
1.36/1
5,0 - 8,5
M10
40
040.356
1.34/2
1.35/0 e 1.35/1
1.36/1
8,0 - 15,0
M10
60
040.357
1.34/3
1.35/0 e 1.35/1
1.36/1
15,0 - 25,0 M10
80
040.358
1.34/4
1.35/0 e 1.35/1
1.36/1
25,0 - 36,0 M10
100
1.34/10
Jogo para extração interna
5 peças
Jogo para extração de rolamentos, anéis e buchas. Fornecido
em maleta plástica com berço. Rosca de conexão para batedor
(ou suporte ref. 1.36): M10.
•
Funcionamento:
a base da garra deverá ultrapassar a face
interna inferior da peça a ser extraída para possibilitar o
acionamento do parafuso responsável pela abertura da fer-
ramenta. Uma vez que a base esteja apoiada na peça, pode-
-se então armar o batedor ref. 1.35/0 ou o suporte ref. 1.36
(não incluso no jogo).
Código
Ref.
COMPOSIÇÃO
0
040.359
1.34/10
4 garras para
extração interna
1.34/1
1,3
1.34/2
1.34/3
1.34/4
1 batedor
1.35/0
1.36/1 a 1.36/3
Suporte para extração interna
Utilizado em conjunto com as garras ref. 1.30/0 até 1.30/9.
Código Ref.
UTILIZADOCOMGARRAREF.
p
$
0
040.931
1.36/1
1.30/0 até 1.30/5 e
1.34/1 até 1.34/4
M10
27
0,8
040.932
1.36/2
1.30/6 até 1.30/8
M14 x 1,5
32
1,7
040.933
1.36/3
1.30/9
M14 x 1,5
32
3,0
Foto ilustrativa:
utilização de
um suporte
ref. 1.36 em
conjunto com
uma garra
ref. 1.30
1.36/4
Suporte para extração interna
Utilizado em conjunto com a garra ref. 1.30/10.
Código Ref.
UTILIZADOCOM
GARRAREF.
p
$
0
040.981
1.36/4
1.30/10
G 1/2”
36
7,7
