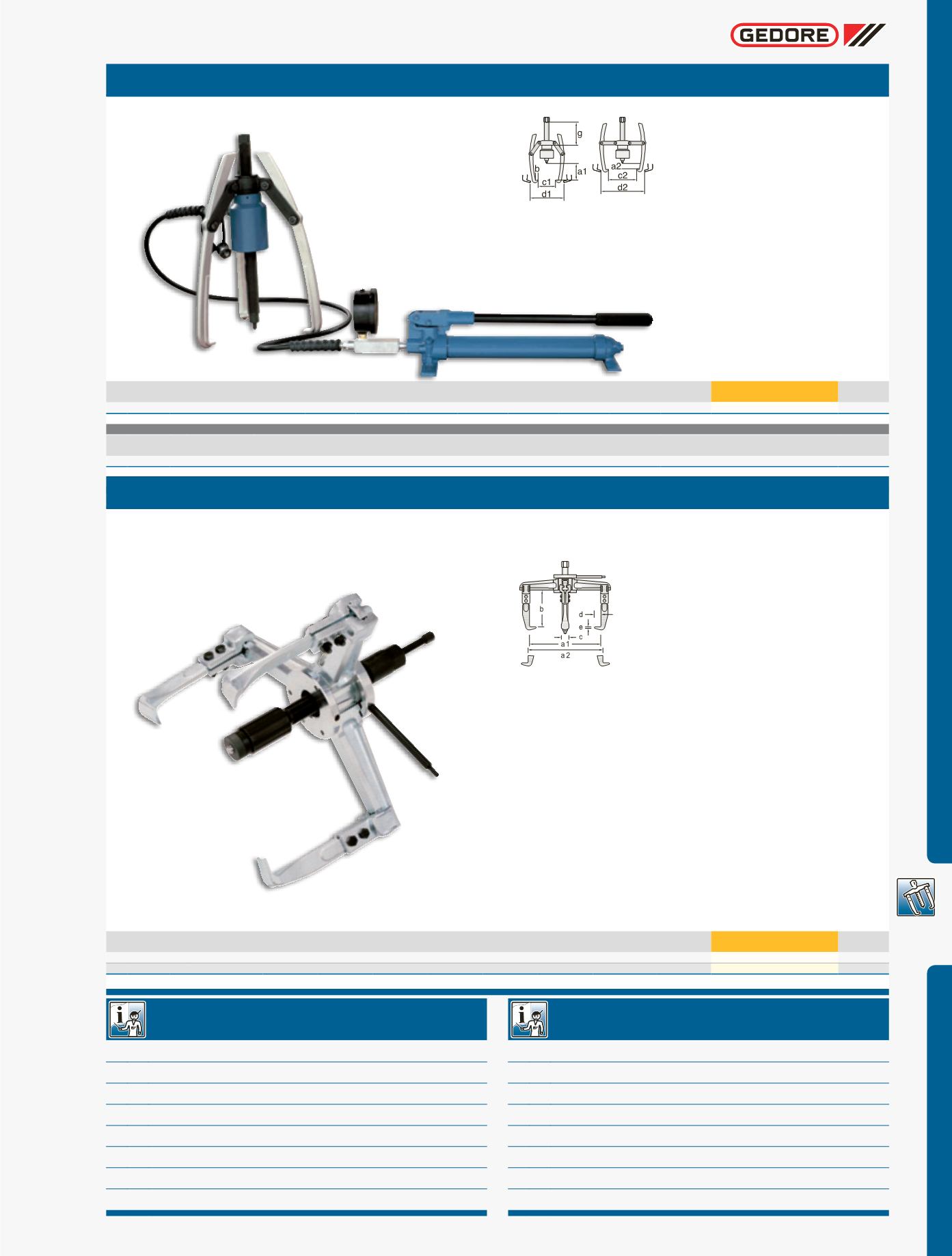

SISTEMAS DE EXTRAÇÃO
8567 H
Sacapolia hidráulico
Capacidade de força operacional
15 ton.
Garras e suporte forjados em aço Gedore-Vanadium. Garras nique-
ladas. Articulação, suporte e fuso fosfatizados. Bomba hidráulica e
cilindro pintados na cor azul. Parafusos e porcas classe especial. Fuso
com rosca laminada a frio, extra-resistente. Menor esforço e maior
segurança para o operador.
Código
Ref.
a1
mm
a2
mm
b
mm
c1
mm
c2
mm
d1
mm
d2
mm
g
mm
fuso
$
CAPACIDADEDEFORÇAOPERACIONAL
0
040.240
8567 H
180
90
24
200
300
420
520
450
27
15,0 ton.
30
CONJUNTO HIDRÁULICO (PEÇA DE REPOSIÇÃO) - PARA USO EXCLUSIVO NO SACAPOLIA REF 8567 H
Código
Ref.
Descrição
0
040.250
8570
Conjunto hidráulico (bobina hidráulica com cilindro)
7,8
1.07/4 HSP
Sacapolia
com três garras
deslizantes e fuso hidráulico
Aberturamínima para extração interna
270mm
(medindo no lado externo)
Aberturamínima para extração externa
130mm
(medindo no lado interno)
Capacidade de força operacional
15 ton.
Design robusto, fabricado em aço forjado. A carga distribuída sobre
três garras assegura um agarre mais seguro e extração balanceada.
Utilizado em diversas atividades industriais, especialmente na
construção de motores. Utilizado para extrair correias trapezoi-
dais pesadas e escalonadas, volantes, rodas dentadas e polias de
múltiplas formas. Os três suportes das garras são reguláveis em
qualquer posição, com pinos para travá-las a 120º umas das outras.
A partir da inversão de suas garras facilita a extração de polias
com apoio externo ou interno. Permite a adaptação de garras com
comprimentos diferentes (comercializados separadamente) que
tornam a ferramenta versátil, adequando-a para diversas situações
de extração.
Código
Ref.
a1
mm
a2
mm
b
mm
c
mm
d
mm
e
mm
Į
fuso
$
CAPACIDADEDEFORÇAOPERACIONAL
0
040.715
*
1.07/4-HSP 3
450
530
140
36
28
6,5
G 1”x 360 mm 17 e 41
15,0 ton.
21,5
040.827
1.07/4A-HSP 3
580
640
140
36
28
6,5
G 1”x 360 mm 17 e 41
15,0 ton.
22,4
*permite a utilização dos prolongadores: ref. 1.06/07 CV, alterando a medida “b” para 177 mm; ref. 1.06/07 DV, alterando a medida “b” para 277 mm; ref. 1.06/07 EV, alterando a medida “b” para 377 mm.
LEGENDA REF. 8567 H
a1 = Altura máxima útil das garras com articulações fechadas
a2 = Altura máxima útil das garras com articulações abertas
b = Profundidade útil de trabalho das garras
c1 = Abertura máxima útil das garras com articulações fechadas
c2 = Abertura máxima útil das garras com articulações abertas
d1 = Abertura máxima das garras com articulações fechadas
d2 = Abertura máxima das garras com articulações abertas
g = Curso do fuso
LEGENDA REF. 1.07/4 HSP
a1 = Abertura máxima das garras para extração externa
a2 = Abertura máxima das garras para extração interna
b = Profundidade útil de trabalho do fuso
c = Largura da extremidade da garra
d = Profundidade útil da extremidade da garra
e = Espessura na extremidade da garra
