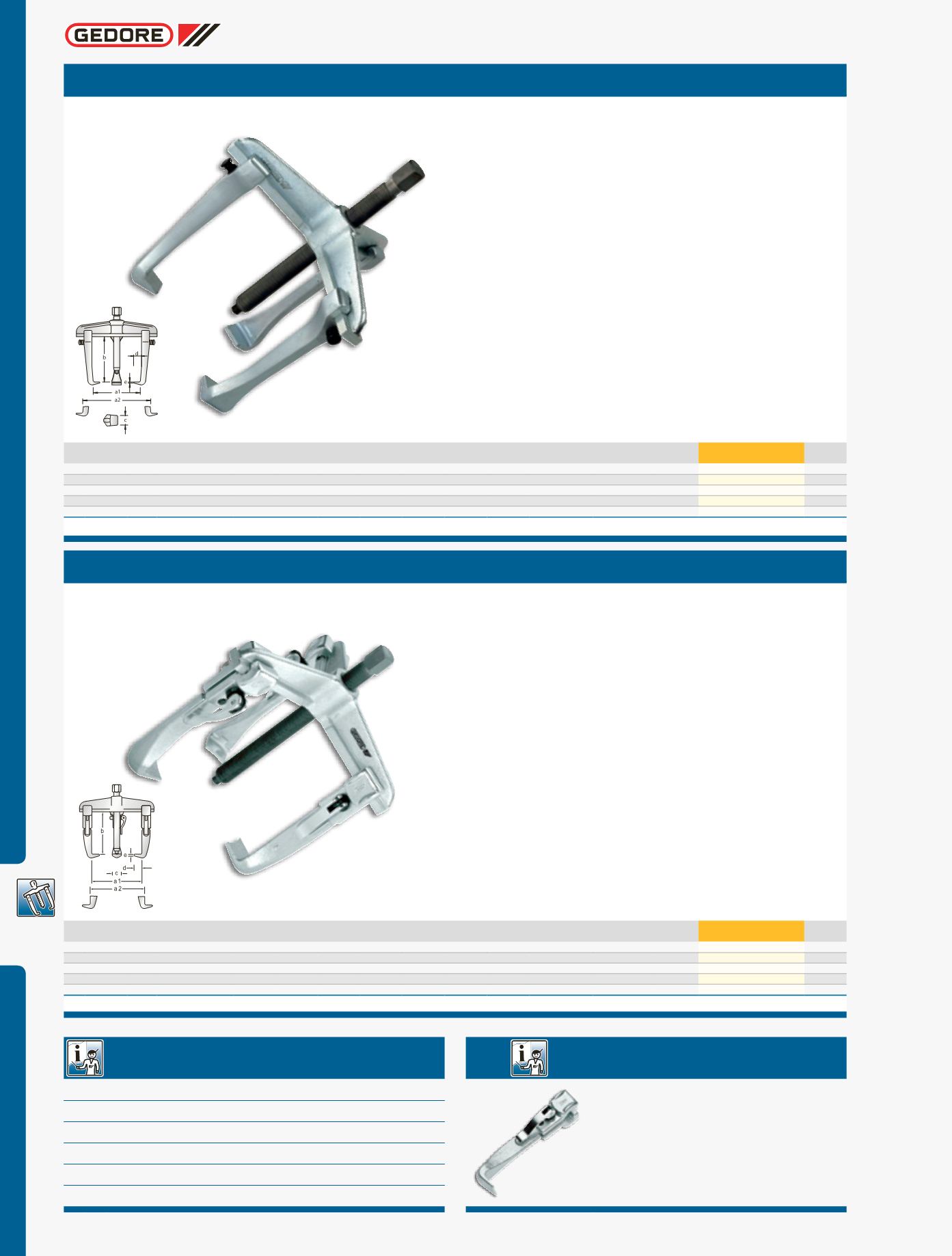

SISTEMAS DE EXTRAÇÃO
1.07/B
Sacapolia
com três garras rígidas deslizantes com trava
Capacidade de força operacional
3 - 7,5 ton.
Design robusto, fabricado em aço forjado. A carga distribuída sobre
três garras assegura um agarre mais seguro e extração balanceada.
Trava emaço forjado previne contra deslocamentos indesejáveis. Ao
pressionar o botão de desbloqueio da trava, a garra pode deslizar ao
longo da escala. Ao soltar o botão, a trava é novamente acionada,
minimizando o risco de acidentes resultantes de deslocamentos
indesejáveis das garras. Garras resistentes, forjadas a quente em
peça única, endurecidas e temperadas. A partir da inversão de
suas garras facilita a extração de polias com apoio externo ou
interno. Permite a adaptação de diversos modelos de garras com
comprimentos diferentes (comercializados separadamente) que
tornam a ferramenta versátil, adequando-a para diversas situações
de extração. Compatível com fuso hidráulico, conforme tabela.
Código
Ref.
a1
mm
a2 mín.
mm
a2 máx.
mm
b
mm
c
mm
d
mm
e
mm
ī
(opcional)
Į
fuso
$
CAPACIDADEDEFORÇAOPERACIONAL
0
040.569
1.07/11-B
90
70
140
100
22
15
3,0 M 14x1,5 x 140
-
17
3,0 ton.
1,2
040.736
1.07/1A1-B
130
80
180
100
22
15
3,0 M 14x1,5 x 140
-
17
3,0 ton.
1,4
040.570
*
1.07/21-B
160
100
220
150
30
24
3,5
G 1/2 x 210 1.06/HSP1
22
5,0 ton.
3,5
040.737
*
1.07/2A1-B
200
100
260
150
30
24
3,5
G 1/2 x 210 1.06/HSP1
22
5,0 ton.
3,7
040.738
*
1.07/31-B
250
100
400
200
36
28
6,5
G 3/4 x 280 1.06/HSP2
27
7,5 ton.
8,0
*fuso hidráulico (opcional) não acompanha o produto
1.07/E
Sacapolia
com três garras deslizantes“quick release”
Capacidade de força operacional
3 - 7,5 ton.
Design robusto, fabricado em aço forjado. A carga distribuída sobre
três garras assegura um agarre mais seguro e extração balanceada.
Sistema de engate rápido, facilita posicionamento e ajuste das garras
e trava de segurança por meio de alavanca. Escala para ajuste unifor-
me das garras propicia a extração centralizada e otimização da força
aplicada, mesmo quando altas capacidades de força de extração
são aplicadas. A partir da inversão de suas garras facilita a extração
de polias com apoio externo ou interno. Permite a adaptação de
diversos modelos de garras (comercializados separadamente) que
tornam a ferramenta extremamente versátil, adequando-a para
diversas situações de extração. Compatível com fuso hidráulico,
conforme tabela.
Código
Ref.
a1
mm
a2 mín.
mm
a2 máx.
mm
b
mm
c
mm
d
mm
e
mm
ī
(opcional)
Į
fuso
$
CAPACIDADEDEFORÇAOPERACIONAL
0
040.768
1.07/1-E
90
70
140
100
22
12
3,0 M 14x1,5 x 140
-
17
3,0 ton.
1,4
040.742
1.07/1A-E
130
80
180
100
22
12
3,0 M 14x1,5 x 140
-
17
3,0 ton.
1,6
040.769
*
1.07/2-E
160
100
220
150
30
18
3,5
G 1/2 x 210 1.06/HSP1
22
5,0 ton.
3,9
040.743
*
1.07/2A-E
200
100
260
150
30
18
3,5
G 1/2 x 210 1.06/HSP1
22
5,0 ton.
4,0
040.744
*
1.07/3-E
250
100
400
200
36
28
6,5
G 3/4 x 280 1.06/HSP2
27
7,5 ton.
9,2
*fuso hidráulico (opcional) não acompanha o produto
LEGENDA
a1 = Abertura máxima das garras para extração externa
a2 = Abertura das garras para extração interna
b = Profundidade útil de trabalho do fuso
c = Largura da extremidade da garra
d = Profundidade útil da extremidade da garra
e = Espessura na extremidade da garra
REPOSIÇÃO DAS GARRAS
A Gedore recomenda a substituição
do conjunto completo de garras
(duas ou três, conforme o
modelo), mesmo quando apenas
uma estiver danificada.
