SISTEMAS DE EXTRAÇÃO

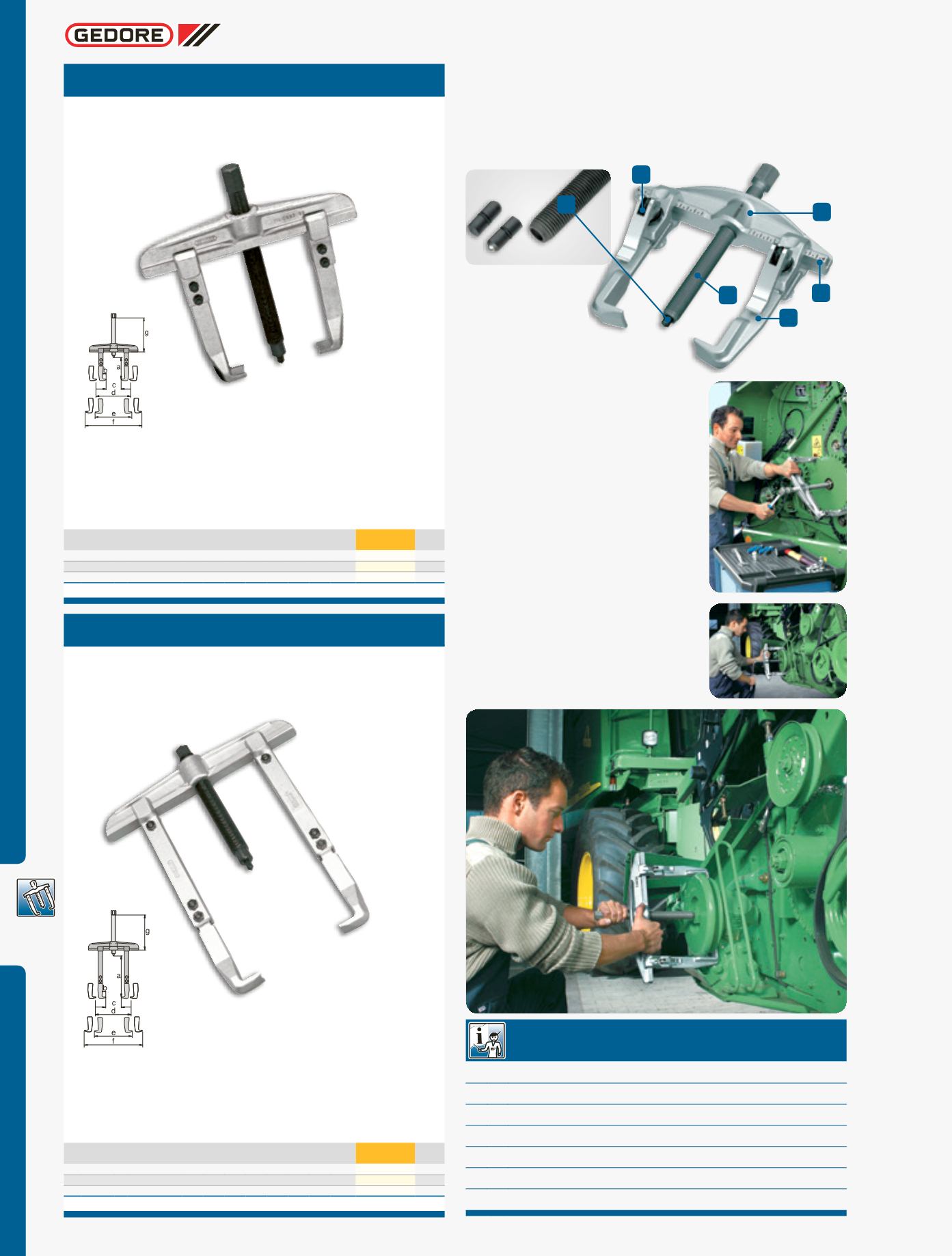

1.04 - Sacapolia comduas
garras deslizantes
Poder de
fixação do
aço fundido
1. A trava de acionamento rápido
(patenteada) garante o posicionamento
fácil e preciso das garras.
2. As garras com perfil T garantem a
transmissão otimizada da força.
3. A robusta barra de deslocamento
foi desenvolvida para suportar
altos valores de tensão.
4. O fuso é produzido em aço especial. Um processo
especial na produção da rosca e o endurecimento
termoquímico garantem a mais alta resistência.
5. A ponta do fuso é fornecida para
diferentes usos. A esfera e a ponta podem
ser trocadas fácil e rapidamente.
6. A escala impressa na barra de deslocamento
serve como auxílio para o posicionamento
equidistante das garras em relação ao fuso,
obtendo-se divisão uniforme da força.
8220
Sacapolia
comduas garras deslizantes
Capacidade de força operacional
3 - 15 ton.
Corpo, garras e suportes forjados em aço especial Gedore e ni-
quelados. Demais componentes fosfatizados. Permite a inversão
de suas garras facilitando a extração de polias com apoio externo
ou interno.
Código Ref.
a
mm
b
mm
c
mm
d
mm
e
mm
f
mm
g
mm
fuso
$
CAPACIDADEDE
FORÇAOPERACIONAL
0
040.150
8220 - 10
80 11 35 115 110 185 115 17
3,0 ton.
1,2
040.180
8220 - 20
130 15,5 25 175 140 290 195 22
7,5 ton.
3,1
040.210
8220 - 30
165 30 10 270 215 480 255 27
15,0 ton.
8,5
LEGENDA REF. 8220 E 8220 L
a = Altura máxima útil das garras
b = Profundidade útil de trabalho das garras
c = Abertura mínima das garras para extração externa
d = Abertura máxima das garras para extração externa
e = Abertura mínima das garras para extração interna
f = Abertura máxima das garras para extração interna
g = Curso do fuso
8220 L
Sacapolia
comduas garras
deslizantes e prolongadores
Capacidade de força operacional
3 - 15 ton.
Corpo, garras e suportes forjados em aço especial Gedore e ni-
quelados. Demais componentes fosfatizados. Permite a inversão
de suas garras facilitando a extração de polias com apoio externo
ou interno.
Código Ref.
a
mm
b
mm
c
mm
d
mm
e
mm
f
mm
g
mm
fuso
$
CAPACIDADEDE
FORÇAOPERACIONAL
0
040.160
8220 - 10 L
175 11 35 115 110 185 115 17
3,0 ton.
1,8
040.190
8220 - 20 L
280 15,5 25 175 140 290 195 22
7,5 ton.
4,5
040.220
8220 - 30 L
365 30 10 270 215 480 255 27
15,0 ton.
11,6
2
1
3
4
5
6
