380
9

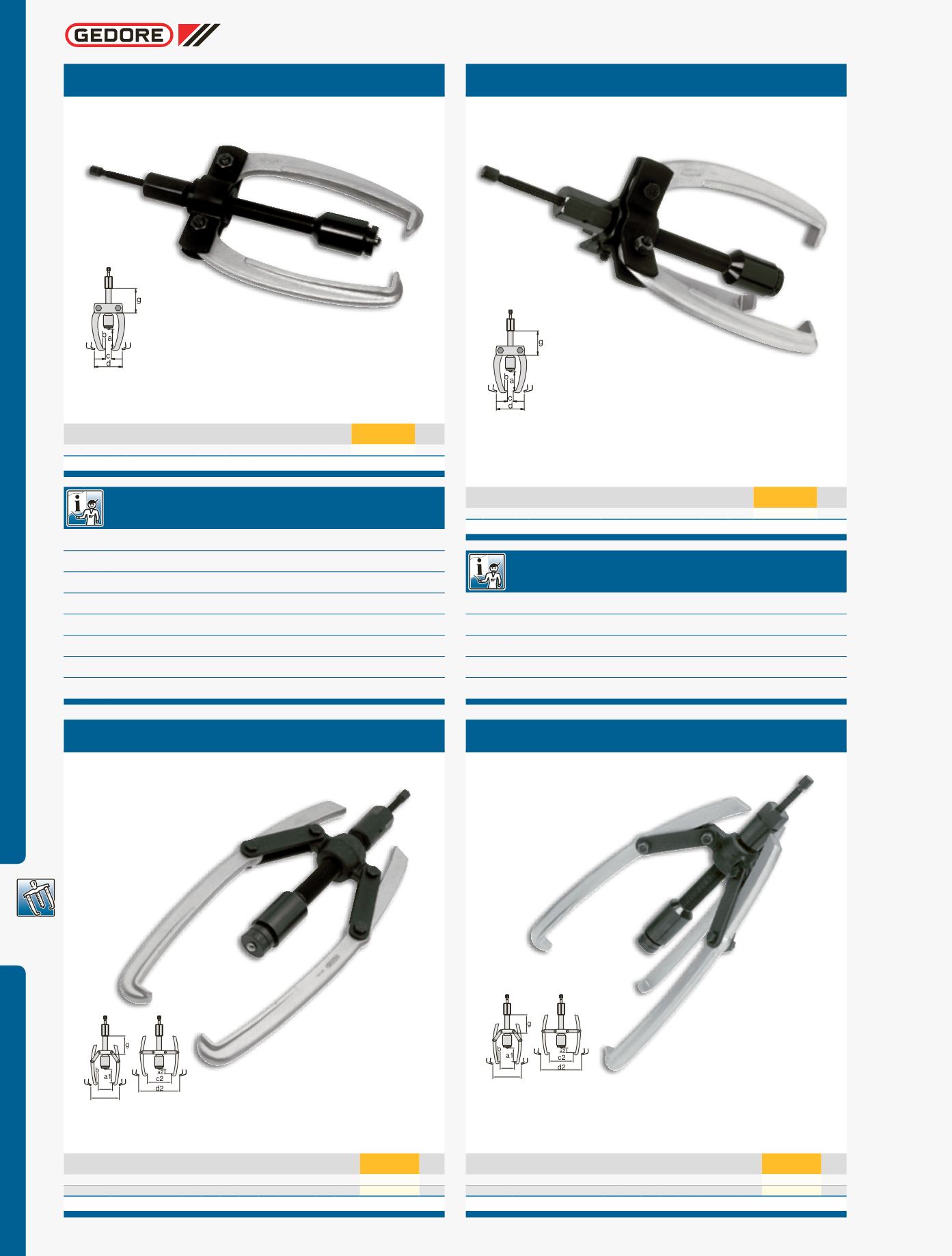

SISTEMAS DE EXTRAÇÃO
8564 HSP
Sacapolia
comduas garras e fuso hidráulico
Capacidade de força operacional
7,5 ton.
Garras forjadas em aço Gedore-Vanadium e niqueladas. Demais
componentes fosfatizados.
Código Ref.
a
mm
b
mm
c
mm
d
mm
g
mm
fuso
$
CAPACIDADEDEFORÇA
OPERACIONAL
0
040.440
*
8564 - 4 HSP 1 L
105 19 45 110 152
12 e 32
7,5 ton.
3,7
*acompanha chave hexagonal ref. 42 - 3 mm
8565 HSP
Sacapolia
com três garras e fuso hidráulico
Capacidade de força operacional
10 ton.
Garras forjadas em Aço Gedore-Vanadium e niqueladas. Demais
componentes fosfatizados. Distribui a carga de extração em três
apoios, facilitando o trabalho do operador.
Código Ref.
a
mm
b
mm
c
mm
d
mm
g
mm
fuso
$
CAPACIDADEDEFORÇA
OPERACIONAL
0
040.450
*
8565 - 4 HSP 1 L
105 19 80 220 152
12 e 32
10,0 ton.
4,6
*acompanha chave hexagonal ref. 42 - 3 mm
8566 HSP
Sacapolia
comduas garras articuladas
e fuso hidráulico
Capacidade de força operacional
9 ton.
Garra e suporte forjados em aço Gedore-Vanadium. Garras nique-
ladas e demais componentes fosfatizados.
Código Ref.
a1
mm
a2
mm
b
mm
c1
mm
c2
mm
d1
mm
d2
mm
g
mm
fuso
$
CAPACIDADEDE
FORÇAOPERACIONAL
0
040.495
*
8566 - 1 HSP 3
170 70 24 200 300 300 400 165
17
9,0 ton.
10,1
040.500
*
8566 - 2 HSP 3
240 215 24 200 300 400 500 165
41
9,0 ton.
11,1
*acompanha chave hexagonal ref. 42 - 4 mm
c1
d1
LEGENDA REF. 8564 HSP E 8565 HSP
a = Altura máxima útil das garras
b = Profundidade útil de trabalho das garras
c = Abertura mínima útil das garras
d = Abertura máxima útil das garras
g = Curso do fuso
8567 HSP
Sacapolia
com três garras articuladas
e fuso hidráulico
Capacidade de força operacional
15 ton.
Garras e suporte forjados emaço Gedore-Vanadium. Garras niqueladas
e demais componentes fosfatizados. Distribui a carga de extração em
três apoios, facilitando o trabalho do operador.
Código Ref.
a1
mm
a2
mm
b
mm
c1
mm
c2
mm
d1
mm
d2
mm
g
mm
fuso
$
CAPACIDADEDE
FORÇAOPERACIONAL
0
040.505
*
8567 - 1 HSP 3
170 70 24 200 300 350 450 165
17 e 41
15,0 ton.
12,1
040.510
*
8567 - 2 HSP 3
240 215 24 200 300 420 520 165
17 e 41
15,0 ton.
13,3
*acompanha chave hexagonal ref. 42 - 4 mm
c1
d1
LEGENDA REF. 8566 HSP E 8567 HSP
a1 = Altura máxima útil das garras com articulações fechadas
a2 = Altura máxima útil das garras com articulações abertas
b = Profundidade útil de trabalho das garras
c1 = Abertura máxima útil das garras com articulações fechadas
c2 = Abertura máxima útil das garras com articulações abertas
d1 = Abertura máxima das garras com articulações fechadas
d2 = Abertura máxima das garras com articulações abertas
g = Curso do fuso
