386
9

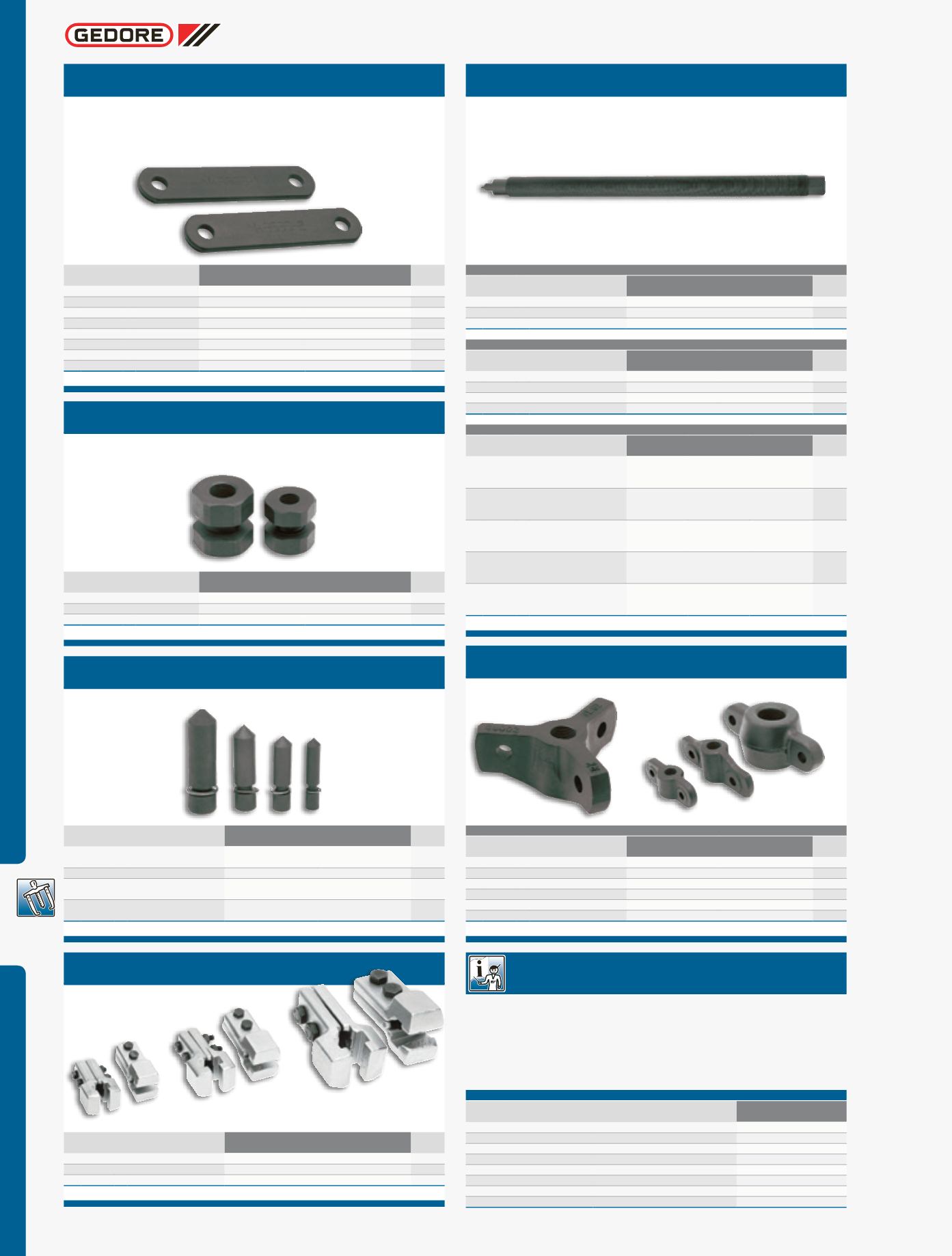

SISTEMAS DE EXTRAÇÃO
8566 CA / 8567 CA / 8568 CA / 8569 CA
Chapa de articulação
para sacapolia articulado
Código Ref.
PARA SACAPOLIA ARTICULADO
DE 2 GARRAS REF.
PARA SACAPOLIA ARTICULADO
DE 3 GARRAS REF.
/
040.575
*
8566 - 1 CA
8566 - 1
200
040.082
*
8566 - 2 CA
8566 - 2
200
040.576
*
8567 - 1 CA
8567 - 1
200
040.580
*
8567 - 2 CA
8567 - 2
200
040.613
*
8568 - 1 CA
8568 - 1
40
040.633
*
8568 - 2 CA
8568 - 2
70
040.122
*
8569 - 1 CA
8569 - 1
40
040.542
*
8569 - 2 CA
8569 - 2
73
*fornecimento unitário
8564-65 PF
Porca do fuso
Código Ref.
PARA SACAPOLIA DE
2 GARRAS REF.
PARA SACAPOLIA DE
3 GARRAS REF.
/
040.513
*
8564-65/2 PF
8564 - 2
8565 - 2
100
040.534
*
8564-65/3 PF
8564 - 3
8565 - 3
260
040.554
*
8564-65/4 PF
8564 - 4
8565 - 4
420
*fornecimento unitário
8564-65PT / 8564-65-68-69PT / 8566-67PT
Ponteira
Código Ref.
PARA SACAPOLIA DE
2 GARRAS REF.
PARA SACAPOLIA DE
3 GARRAS REF.
/
040.514
*
8564-65/2 PT
8220 - 10, 8220 - 10 L,
8564 - 2 e 8568 - 1
8565 - 2 e 8569 - 1
6
040.535
*
8564-65/3 -68-69/2 PT
8564 - 3 e 8568 - 2
8565 - 3 e 8569 - 2
10
040.555
*
8564-65/4 PT
8220 - 20, 8220 - 20 L
e 8564 - 4
8565 - 4
18
040.573
*
8566-67/1 e 2 PT
8220 - 30, 8220 - 30 L,
8566 - 1 e 8567 - 1
8566 - 2 e 8567 - 2
37
*fornecimento unitário
8220F/8564-65F/8566-67F/1.04-1.07F
Fuso
8220 F
Código Ref.
PARA SACAPOLIA DE 2 GARRAS REF.
0
040.654
8220-10 F
8220 - 10 e 8220 - 10 L
0,2
040.683
8220-20 F
8220 - 20 e 8220 - 20 L
0,7
040.714
8220-30 F
8220 - 30 e 8220 - 30 L
1,8
8564-65 /8566-67
Código Ref.
PARA SACAPOLIA DE
2 GARRAS REF.
PARA SACAPOLIA DE
3 GARRAS REF.
0
040.515
8564-65/2 F
8564 - 2 e 8568 - 1
8565 - 2 e 8569 - 1
0,2
040.533
8564-65/3 F
8564 - 3 e 8568 - 2
8565 - 3 e 8569 - 2
0,3
040.553
8564-65/4 F
8564 - 4
8565 - 4
0,7
040.572
8566-67/1 e 2 F
8566 - 1 e 8566 - 2
8567 - 1 e 8567 - 2
0,3
1.04-1.07
Código Ref.
PARASACAPOLIADE
2GARRASSÉRIE1.04
PARASACAPOLIADE
2GARRASSÉRIE1.06
PARASACAPOLIADE3
GARRASSÉRIE1.07
0
040.600
1.04-1.07 M14x1,5x140F
1.04/1A;
1.04/HP1Ae
NC1.04/1A
1.06/11;
1.06/1A1-B
e1.06/AS
1.07/1;1.07/1A;
1.07/1A1-B;
1.07/1A-E
e1.07/AS
0,2
040.601
1.04-1.07 G1/2”x 210 F
1.04/2A;
1.04/HP2Ae
NC1.04/2A
1.06/21;
1.06/2A1-B
e1.06/AS-2
1.07/2;1.07/2A;
1.07/2A1-B;
1.07/2A-Ee
1.07/AS-2
0,3
040.602
1.04-1.07 G3/4”x 280 F
1.04/3A;
1.04/HP3Ae
NC1.04/3A
1.06/31e
1.06/3A1-B
1.07/3;
1.07/31-Be
1.07/3-E
0,9
040.603
1.06-1.07 G1”x 310 F
1.06/41e
1.06/41-B
1,5
040.604
1.06-1.07 G1”x 360 F
1.07/4e
1.07/4A
1,8
8220S
Suporte
Código Ref.
PARA SACAPOLIA DE 2 GARRAS REF.
0
040.655
*
8220 - 10 S
8220 - 10
0,4
040.684
*
8220 - 20 S
8220 - 20
0,6
040.713
*
8220 - 30 S
8220 - 30
1,9
*fornecimento unitário
8566S/8567S/8568S/8569S
Suporte
8564-65 /8566-67
Código Ref.
PARA SACAPOLIA DE
2 GARRAS REF.
PARA SACAPOLIA DE
3 GARRAS REF.
0
040.574
8566 - 1 e 2 S
8566 - 1 e 8566 - 2
1,5
040.591
8567 - 1 e 2 S
8567 - 1 e 8567 - 2 1,7
040.612
8568 - 1 S
8568 - 1
0,2
040.632
8568 - 2 S
8568 - 2
0,4
040.621
8569 - 1 S
8569 - 1
0,2
040.641
8569 - 2 S
8569 - 2
0,5
8566 S
8568 S
8567S
PARAFUSOS INDICADOS PARA REPOSIÇÃO
Em caso de reposição/manutenção do sacapolia,
a Gedore recomenda que se observe a tabela de
parafusos abaixo, utilizando SOMENTE parafusos
e porcas classe 8.8 conforme Norma DIN 267.
MODELO (REFERÊNCIA) DE SACAPOLIA
PARAFUSO CORRESPONDENTE
8220 - 10
8220 - 10 L
M5x28 mm
8220 - 20 / 8220 - 20 HSP 1
8220 - 20 L / 8220 - 20 L HSP 1
M6x35 mm
8220 - 30 / 8220 - 30 HSP 3
8220 - 30 L / 8220 - 30 L HSP 3
M10x40 mm
8564 - 2 / 8568 - 1
8565 - 2 / 8569 - 1
M8x30 mm
8564 - 3 / 8568 - 2
8565 - 3 / 8569 - 2
M10x35 mm
8564 - 4 / 8564 - 4 HSP 1 L
8565 - 4 / 8565 - 4 HSP 1 L
M12x45 mm (rosca longa)
8566 - 1 / 8566 - 1 HSP 3
8567 - 1 / 8567 - 1 HSP 3 / 8567 H M12x34 mm (rosca curta)
8566 - 2 / 8566 - 2 HSP 3
8567 - 2 / 8567 - 2 HSP 3
M12x34 mm (rosca curta)
ref. 8566-67/1 e 2 F
