SISTEMAS DE EXTRAÇÃO
1.38

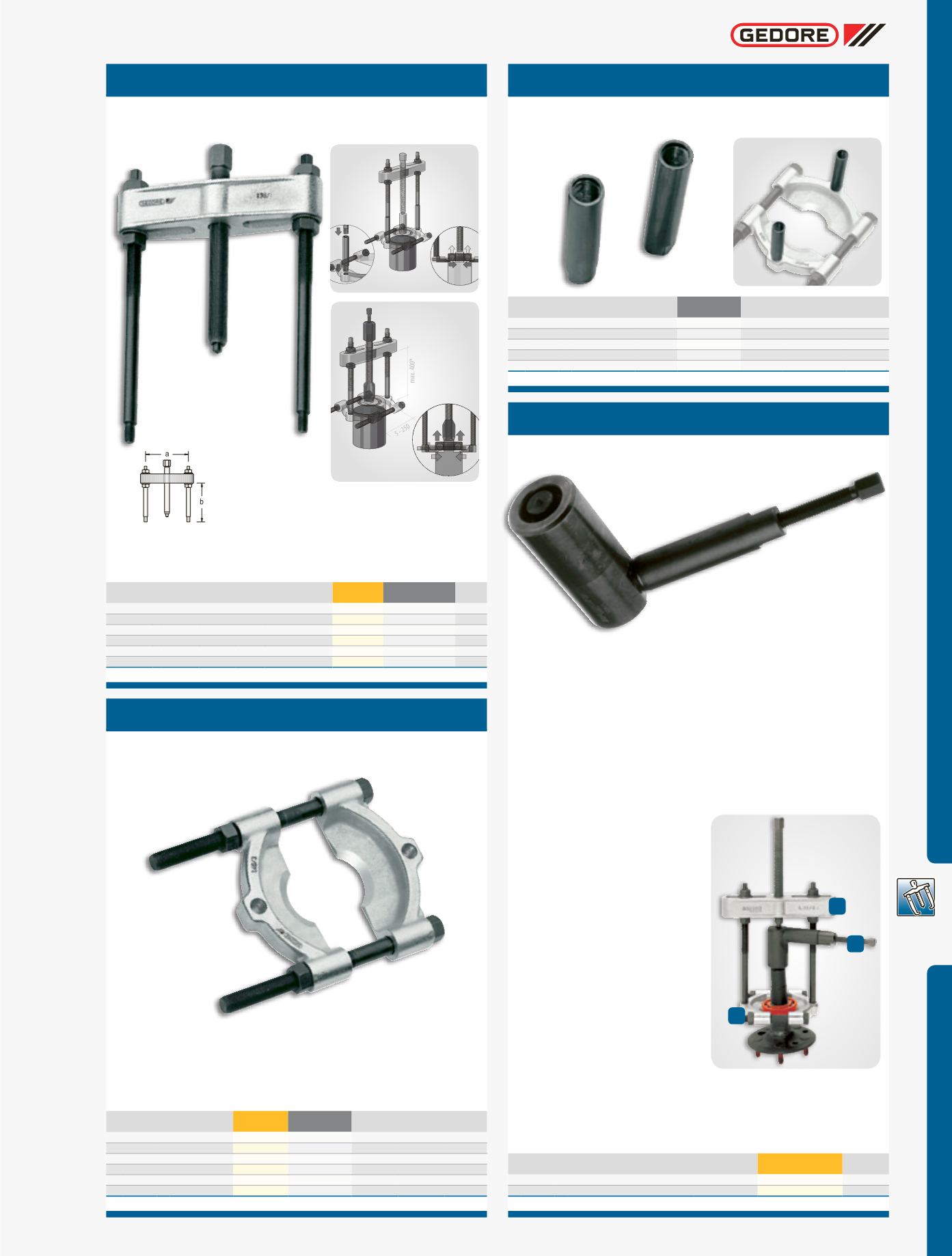

Suporte para extração externa
Usado em combinação com a base para extração ref. 1.40 e se ne-
cessário, utilizar também o prolongador ref. 1.38/V.
Código Ref.
a
mm
b
mm
ī
UTILIZADOCOM
BASEREF.
UTILIZADOCOM
PROLONGADORREF.
0
040.936
1.38/0
40 - 120 125 M14 x 120 mm 1.40/0
1.38/AV
1,0
040.937
1.38/1
60 - 165 180 M18 x 170 mm 1.40/1
1.38/AV
2,5
040.938
1.38/2
70 - 215 195 G1/2”x 210 mm 1.40/2
1.38/CV
3,4
040.939
1.38/3
90 - 300 205 G3/4”x 280 mm 1.40/3
1.38/DV
6,5
040.940
1.38/4
125 - 380 275 G1”x 310 mm 1.40/4
1.38/EV
11,6
040.941
1.38/5
140 - 440 320 G1”x 360 mm 1.40/5
1.38/FV
16,6
1.38/V
Prolongador para extrator
Código Ref.
y
UTILIZADOCOM
BASEREF.
$
p
0
040.942
1.38/AV
100 1.38/0 e 138/1 12
M10
0,3
040.943
1.38/CV
100
1.38/2
17
M14x1,5
0,5
040.944
1.38/DV
100
1.38/3
19
M18x1,5
0,7
040.945
1.38/EV
200
1.38/4
24
M22x1,5
2,1
040.946
1.38/FV
200
1.38/5
27
M24x1,5
2,7
Obs.: fornecidos em pares
Prolongador ref 1.38/V
+ base ref. 1.40
1.40
Base para extração externa
Utilizada para extrações de rolamentos e outras peças em espaços
reduzidos. Deve ser montada em conjunto com o suporte ref. 1.38
e se necessário, utilizar também o prolongador ref. 1.38/V.
Código Ref.
UTILIZADOCOM
SUPORTEREF.
UTILIZADOCOM
PROLONGADORREF.
P p
0
040.947
1.40/0
1.38/0
1.38/AV
5 - 60
M10
0,5
040.948
1.40/1
1.38/1
1.38/AV
12 - 75
M10
0,9
040.949
1.40/2
1.38/2
1.38/CV
22 - 115 M14 x 1,5 2,4
040.950
1.40/3
1.38/3
1.38/DV
30 - 155 M18 x 1,5 4,7
040.951
1.40/4
1.38/4
1.38/EV
30 - 200 M22 x 1,5 8,9
040.952
1.40/5
1.38/5
1.38/FV
30 - 250 M24 x 1,5 15,3
1.55 HYD
Complemento hidráulico para extrator
Capacidade de força operacional
8 - 15 ton.
Atuador hidráulico que auxilia no processo de extração, otimizan-
do o trabalho e reduzindo o esforço do usuário. Com acionamento
manual, a força mecânica aplicada ao fuso é ampliada e transfe-
rida para o pistão por meio de um sistema hidráulico. Pode ser
utilizado com diversos modelos de extratores da Gedore. De fácil
operação, é montado entre o fuso do extrator e o eixo da peça a
ser trabalhada.
Procedimento de montagem:
1. Retorne o fuso do extrator e do
complemento ref. 1.55 HYD,
girando-os no sentido anti-horário;
2. Instale o extrator no rolamento ou
polia, posicionando-o corretamente;
3. Introduza o complemento hidráulico,
apoiando-o no eixo (dependendo
do diâmetro do eixo, pode ser
necessária a utilização de pastilhas
ou pequenos tarugos de apoio);
4. Acione o fuso do extrator no sentido
horário até que todo o conjunto
obtenha uma pequena tensão e
permaneça estável sem auxílio externo;
5. Acione o fuso do 1.55 HYD
no sentido horário, verificando a atuação na peça que está sendo
retirada até a conclusão do processo. Pode haver necessidade de
ajustes durante o processo, em função do curso do complemento e
do comprimento do eixo. Se necessário, repita os passos 1, 4 e 5.
Código Ref.
Cursodoextrator
mm
Alturadoextrator
mm
CAPACIDADEDEFORÇA
OPERACIONAL
0
040.863
1.55/1 HYD
10
75
8,0 ton.
0,7
040.875
1.55/2 HYD
15
90
15,0 ton.
1,3
suporte ref. 1.38 (1)
+ base ref. 1.40 (3)
+ complemento
hidráulico
ref. 1.55 HYD (2)
3
2
1
