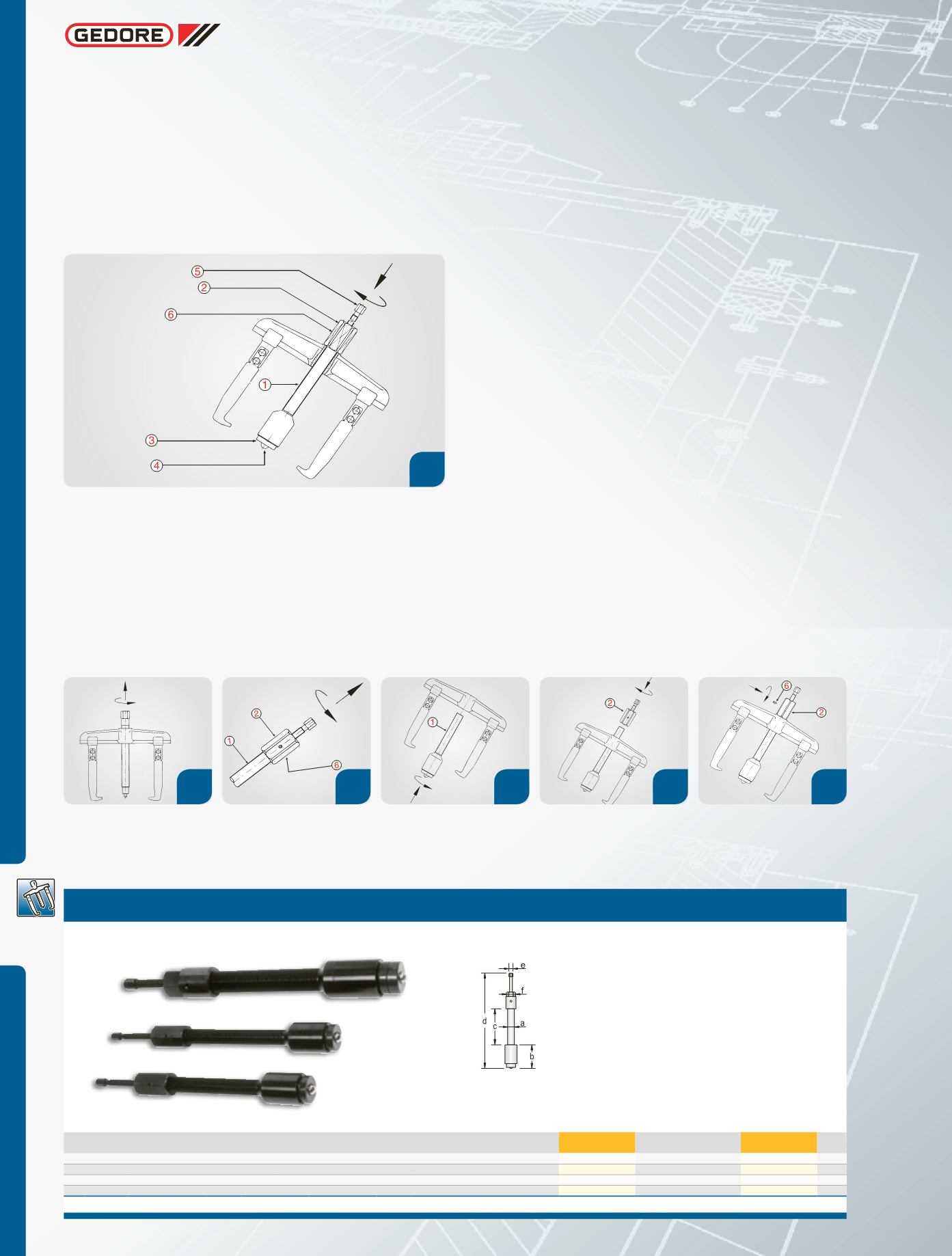

SISTEMAS DE EXTRAÇÃO
Fuso convencional a ser
retirado do suporte para a
adaptação do fuso hidráulico
Retirada do parafuso (6) que fixa
a porca (2), desenroscando-a
do fuso hidráulico (1) para
adaptá-lo ao suporte
Introdução do fuso hidráulico
no suporte, de baixo para cima
Recolocando a porca (2),
enroscando-a até seu final
Fixar o parafuso (6) à
porca (2) e com isto a
montagem ao fuso hidráulico
ao suporte está concluída
HSP
Fuso hidráulico
Capacidade de força operacional
6 - 15 ton.
Aço especial Gedore-Vanadium. Alta durabilidade e resistência
mecânica.
Código
Ref.
a
mm
b
mm
c
mm
d
mm
e
$
f
$
Pode ser utilizado no sacapolia
com 2 garras ref.
CAPACIDADEDEFORÇA
OPERACIONAL (2GARRAS)
Pode ser utilizado no
sacapolia com 3 garras ref.
CAPACIDADEDEFORÇA
OPERACIONAL (3GARRAS)
0
040.360
*
HSP 1
1/2”
80
135
350
12
32
8220 - 20 e 8220 - 20 L
6 ton.
-
-
1,2
040.350
*
HSP 1 L
3/4”
80
205
420
12
32
8564 - 4
6 ton.
8565 - 4
10 ton.
1,3
040.400
**
HSP 3
1”
125
165
465
17
41 8220 - 30; 8220 - 30 L; 8566 - 1 e 8566 - 2
8 ton.
8567 - 1 e 8567 - 2
15 ton.
3,3
040.390
**
1.06/HSP 3
1”
125
165
465
17
41
-
-
1.07/4-HSP3 e 1.07/4A-HSP3
15 ton.
3,3
*acompanha chave hexagonal ref. 42 - 3 mm; **acompanha chave hexagonal ref. 42 - 4 mm
Fusohidráulico
para sacapolia
Visando facilitar as atividades de nossos clientes, a Gedore apre-
senta mais um produto no segmento de extração de polias e
similares, cujas características principais são: compacidade, grande
flexibilidade e esforço mínimo do usuário em relação aos sacapo-
lias convencionais.
Utilização
Após o posicionamento correto do sacapolia na peça a ser retirada,
aplica-se uma pré-carga (torque) na porca hexagonal maior – SW 32
mmou SW41mm
(figura1, item2)
, conforme omodelo –, conferindo
rigidez ao conjunto. Emseguida, comuma chave, aplica-se umtorque
no parafuso de aperto – SW 12 ou SW 17
(figura 1, item5)
conforme
o modelo – alcançando na ponta do fuso uma elevada força neces-
sária até obter a resultante, segundo a capacidade de cada sacapolia.
IMPORTANTE:
Verifique se o seu sacapolias convencional está em
condições de trabalho.
Emhipótese alguma,
utilize componentes
que não sejam originais Gedore.
Princípio de funcionamento
O fuso hidráulico deve ser adaptado a um sacapolias de duas ou
três garras, e estas dispostas preferencialmente equidistantes e
em contato com a peça a ser extraída (polia). A ponteira do fuso
(esférica) (4) pressiona a outra peça (eixo-ponto de apoio). Após
este encaixe, aciona-se a porca (2) aplicando uma pré-carga e após
o parafuso de aperto (5) que, ao aplicar-lhe um torque determinado,
gera uma força perpendicular ao êmbolo. A seção transversal (do
êmbolo), por sua vez, gera uma pressão interna, fazendo com que
inicie o deslocamento do êmbolo de trabalho (êmbolomaior). Esta
técnica permite grande ampliação da força
(figura 1)
.
Adaptação do fuso hidráulico no sacapolia
(Quando vendido separadamente)
Retirar o fuso convencional do sacapolias
(figura 2)
. Remover o
parafuso (6) que fixa a porca (2), com uma chave hexagonal (3
ou 4 mm dependendo do modelo). Esta porca será de 32 ou 41
mm (conforme o modelo) e deverá ser retirada conforme
figura 3
.
Introduzir o fuso hidráulico no suporte do sacapolias
(figura 4)
,
roscante até ultrapassar o suficiente para comportar a porca (2)
correspondente
(figura 5)
. Recolocar a porca (2) correspondente
no fuso, roscando-a até o final e fixá-la com o parafuso (6) cabeça
hexagonal interna (
figura 6)
.
Esfera9/16”-5/8”
Fuso
hidráulico
Porca
Parafusodeaperto
Parafusosemcabeçasextavado interno
M6x9ouM8x10DIN913
Ponteira
Conjunto do fuso
hidráulico com
seus respectivos
componentes
1
2
Removerparafuso
AllenM6ouM8
3
4
6
5
