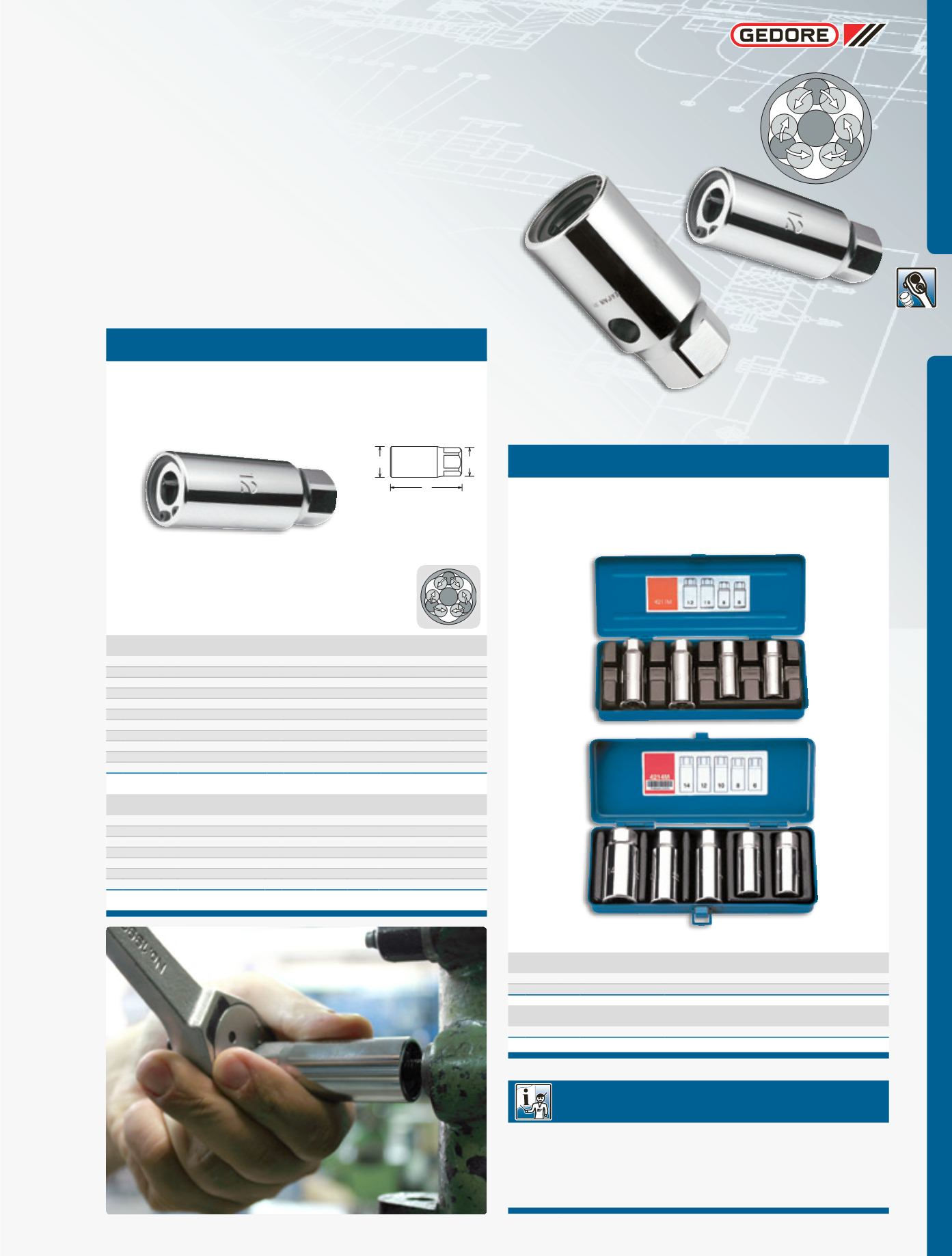

SOQUETES E ACESSÓRIOS
d
19 - 4100
Jogo de soquetes para prisioneiro 1/2”
T�
Fornecido em estojo metálico.
Código
Ref.
$
Composição
0
070.187
*
19 - 4100 M4
6; 8; 10; 12 mm
1,0
070.189
*
19 - 4100 M5
6; 8; 10; 12; 14 mm
1,5
Código
Ref.
%
Composição
0
070.188
*
19 - 4100 P4
1/4”; 5/16”; 3/8”; 1/2”
1,0
*dimensões do estojo (comprimento x largura x altura): 215 x 80 x 47 mm
ref.19 -4100M4
ref.19 -4100M5
Soqueteparaprisioneiro
... simplificando a extração e inserção de prisioneiros
A linha de soquetes para extração de parafusos prisioneiros possui
um mecanismo interno com três rolos que pressionam o
prisioneiro ao se deslocarempelas paredes internas do cor-
po do soquete no momento do giro
, funcionando tanto para
inserção ou extração. Seu mecanismo distribui uniformemente as
forças nos roletes e gaiolas, aumentando significativamente seu
desempenho e facilitando o trabalho com prisioneiros.
19 - 4100
Soquete para prisioneiro 1/2”
T
5 - 16mm
1/4”- 5/8”
Aço Gedore-Vanadium. Niquelado e cromado. Para
trabalhar com acessórios manuais com encaixe
a
12,7 mm (1/2”), conforme DIN 3120 - C 12.5, ISO 1174.
Código
Ref.
,
encaixe
L
mm
d
mm
H
mm
tolerância
Ø mm
/
070.169
19 - 4100 - 5 mm
Q
1/2”
65
24 21 4,7 - 5 150
070.170
19 - 4100 - 6 mm
Q
1/2”
65
24 21 5,6 - 6 150
070.171
19 - 4100 - 7 mm
Q
1/2”
65
24 21 6,6 - 7 150
070.172
19 - 4100 - 8 mm
Q
1/2”
65
24 21 7,6 - 8 150
070.173
19 - 4100 - 9 mm
Q
1/2”
75
28 21 8,4 - 9 220
070.174
19 - 4100 - 10 mm
Q
1/2”
75
28 21 9,4 - 10 220
070.175
19 - 4100 - 10,5 mm
Q
1/2”
75
28 21 9,9 - 10,5 220
070.176
19 - 4100 - 11 mm
Q
1/2”
75
28 21 10,4 - 11 220
070.177
19 - 4100 - 12 mm
Q
1/2”
75
28 21 11,4 - 12 220
070.178
19 - 4100 - 14 mm
Q
1/2”
75
34 21 13,2 - 14 320
070.179
*
19 - 4100 - 16 mm
-
27 mm
75
34 27 15,2 - 16 320
* este item não possui quadrado interno de 1/2”. Utilizar com soquete ou
chave de medida correspondente ao encaixe indicado na tabela
Código
Ref.
[
encaixe
L
mm
d
mm
H
mm
tolerância
Ø mm
/
070.180
19 - 4100 - 1/4”
Q
1/2”
65 24 21 6 - 6,4 150
070.181
19 - 4100 - 5/16”
Q
1/2”
65 24 21 7,6 - 8 150
070.182
19 - 4100 - 3/8”
Q
1/2”
75 28 21 9 - 9,6 220
070.183
19 - 4100 - 7/16”
Q
1/2”
75 28 21 10,5 - 11,1 220
070.184
19 - 4100 - 1/2”
Q
1/2”
75 28 21 12,1 - 12,7 220
070.185
19 - 4100 - 9/16”
Q
1/2”
75 34 21 13,5 - 14,3 320
070.186
*
19 - 4100 - 5/8”
-
27 mm
75 34 27 15,2 - 16 320
* este item não possui quadrado interno de 1/2”. Utilizar com soquete ou
chave de medida correspondente ao encaixe indicado na tabela
L
d
H
