134
3
SOQUETES E ACESSÓRIOS
d
VEJA TAMBÉM
catraca ref. 1993 U-20 SK,
na página 144
VEJA TAMBÉM
jogo ref. 19 SKU-20, na página 148

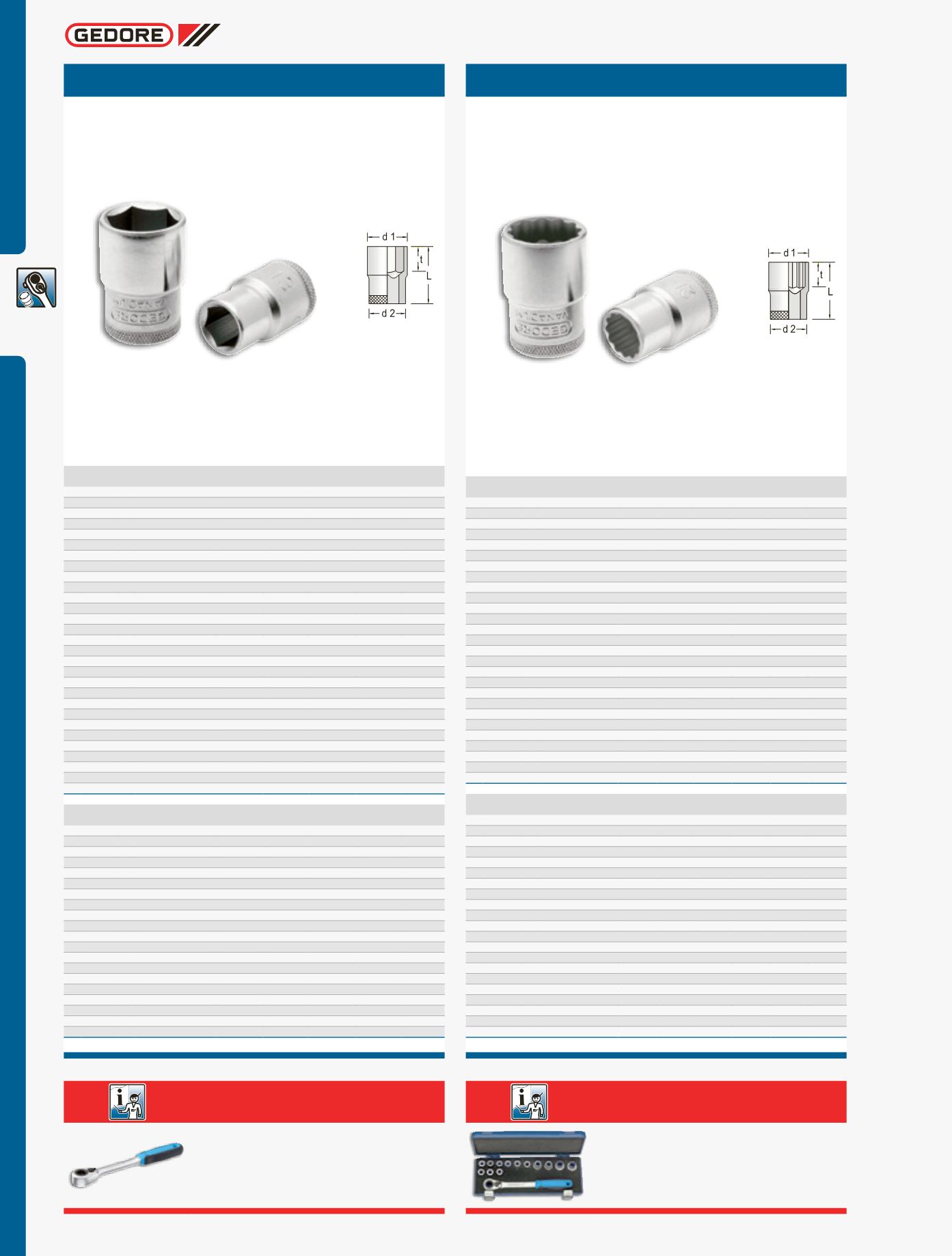

19
Soquete sextavado 1/2”
T1
6 - 36
!
1/4”- 1.1/4”
"
DIN 3124, ISO 2725-1
Aço Gedore-Vanadium. Niquelado e cromado. Para trabalhar com
acessórios manuais com encaixe
a
12,7 mm (1/2”), conforme
DIN 3120 - C 12.5, ISO 1174. Modelo curto.
Código
Ref.
$
L
mm
d1
mm
d2
mm
t
mm
/
015.001
*
19 - 6 mm
38,0
10,7
22,5
5,0
50
015.002
*
19 - 7 mm
38,0
11,7
22,5
5,0
50
015.003
19 - 8 mm
38,0
13,2
22,5
15,0
55
015.004
*
19 - 9 mm
38,0
14,4
22,5
15,0
55
015.005
19 - 10 mm
38,0
15,7
22,5
13,5
55
015.006
19 - 11 mm
38,0
16,9
22,5
12,5
55
015.007
19 - 12 mm
38,0
18,2
22,5
12,5
55
015.008
19 - 13 mm
38,0
19,2
22,5
12,5
60
015.009
19 - 14 mm
38,0
20,7
22,5
12,5
60
015.010
19 - 15 mm
40,0
21,9
23,8
15,0
70
015.011
19 - 16 mm
40,0
22,7
23,8
15,0
75
015.012
19 - 17 mm
40,0
24,4
22,5
15,0
70
015.013
19 - 18 mm
40,0
25,7
23,0
17,0
70
015.014
19 - 19 mm
40,0
26,9
24,2
17,0
80
015.015
19 - 20 mm
40,0
28,2
25,5
17,0
90
015.016
19 - 21 mm
41,5
29,4
26,0
18,5
100
015.017
19 - 22 mm
41,5
30,7
26,3
18,5
100
015.018
*
19 - 23 mm
41,5
31,9
27,5
18,5
120
015.019
19 - 24 mm
41,5
33,2
28,0
18,5
120
015.027
*
19 - 25 mm
41,5
34,2
28,9
18,5
130
015.020
*
19 - 26 mm
41,5
35,7
29,4
18,5
140
015.021
19 - 27 mm
41,5
36,9
30,0
18,5
150
015.022
*
19 - 28 mm
43,0
38,2
30,5
20,0
160
015.025
*
19 - 29 mm
43,0
38,8
31,0
20,0
170
015.023
19 - 30 mm
43,0
40,7
32,5
20,5
200
015.024
19 - 32 mm
44,5
43,2
34,5
22,5
220
015.028
*
19 - 33 mm
44,5
44,2
36,0
22,5
230
015.026
*
19 - 34 mm
44,5
45,4
36,9
22,5
250
015.029
*
19 - 36 mm
44,5
48,0
38,0
22,5
270
Código
Ref.
%
L
mm
d1
mm
d2
mm
t
mm
/
015.051
19 - 1/4”
38,0
10,7
22,5
5,0
50
015.052
19 - 5/16”
38,0
13,2
22,5
15,0
50
015.053
19 - 3/8”
38,0
15,1
22,5
15,0
55
015.054
19 - 7/16”
38,0
16,9
22,5
12,5
55
015.055
19 - 1/2”
38,0
18,9
22,5
12,5
55
015.056
19 - 9/16”
38,0
20,9
22,5
12,5
60
015.057
19 - 19/32”
40,0
21,9
23,8
15,0
75
015.058
19 - 5/8”
40,0
22,7
23,8
15,0
75
015.059
19 - 11/16”
40,0
24,9
22,5
17,0
75
015.060
19 - 3/4”
40,0
26,9
24,2
17,0
75
015.061
19 - 25/32”
40,0
27,7
25,3
17,0
85
015.062
19 - 13/16”
41,5
28,7
25,7
18,5
95
015.063
19 - 7/8”
41,5
30,8
26,5
18,5
100
015.064
19 - 29/32”
41,5
31,9
27,5
18,5
110
015.065
19 - 15/16”
41,5
32,8
28,3
18,5
120
015.066
19 - 1”
41,5
34,8
28,9
18,5
130
015.067
19 - 1.1/16”
41,5
36,9
30,0
18,5
150
015.068
19 - 1.1/8”
43,0
38,8
31,0
20,0
160
015.069
19 - 1.3/16”
43,0
40,8
32,5
20,5
190
015.070
19 - 1.1/4”
44,5
42,8
34,1
22,5
220
*item não normatizado
D 19
Soquete estriado 1/2”
T23
8 - 36
!
5/16”- 1.1/4”
"
DIN 3124, ISO 2725-1
Aço Gedore-Vanadium. Niquelado e cromado. Para trabalhar com
acessórios manuais com encaixe
a
12,7 mm (1/2”), conforme
DIN 3120 - C 12.5, ISO 1174. Modelo curto.
Código
Ref.
$
L
mm
d1
mm
d2
mm
t
mm
/
015.099
*
D 19 - 8 mm
38,0 13,0 23,1 15,0
50
015.100
*
D 19 - 9 mm
38,0 14,2 23,1 15,0
50
015.101
D 19 - 10 mm
38,0 15,5 23,1 13,5
55
015.102
D 19 - 11 mm
38,0 16,7 23,1 12,5
55
015.103
D 19 - 12 mm
38,0 18,0 23,1 12,5
55
015.104
D 19 - 13 mm
38,0 19,2 23,1 12,5
55
015.105
D 19 - 14 mm
38,0 20,5 23,1 12,5
60
015.106
D 19 - 15 mm
40,0 21,7 24,4 15,0
75
015.107
D 19 - 16 mm
40,0 22,5 24,4 15,0
75
015.108
D 19 - 17 mm
40,0 24,2 23,1 15,0
75
015.109
D 19 - 18 mm
40,0 25,5 23,6 17,0
70
015.110
D 19 - 19 mm
40,0 26,7 24,8 17,0
80
015.111
D 19 - 20 mm
40,0 28,0 26,1 17,0
85
015.112
D 19 - 21 mm
41,5 29,2 26,6 18,5
100
015.113
D 19 - 22 mm
41,5 30,5 26,9 18,5
100
015.114
*
D 19 - 23 mm
41,5 31,7 28,1 18,5
110
015.115
D 19 - 24 mm
41,5 33,0 28,6 18,5
110
015.121
*
D 19 - 25 mm
41,5 34,2 29,4 18,5
120
015.116
*
D 19 - 26 mm
41,5 35,5 30,0 18,5
130
015.117
D 19 - 27 mm
41,5 36,7 30,6 18,5
150
015.118
*
D 19 - 28 mm
43,0 38,0 31,1 20,0
160
015.122
*
D 19 - 29 mm
43,0 38,6 31,6 20,0
170
015.119
D 19 - 30 mm
43,0 40,5 33,1 20,5
180
015.120
D 19 - 32 mm
44,5 43,0 35,1 22,5
200
015.123
*
D 19 - 33 mm
44,5 44,2 35,1 22,5
240
015.124
*
D 19 - 34 mm
44,5 45,5 37,0 22,5
250
015.125
*
D 19 - 36 mm
44,5 48,0 38,0 22,5
270
Código
Ref.
%
L
mm
d1
mm
d2
mm
t
mm
/
015.148
D 19 - 5/16”
38,0 13,0 22,5
5,0
45
015.149
D 19 - 11/32”
38,0 13,9 22,5
8,0
48
015.151
D 19 - 3/8”
38,0 14,9 23,1 15,0
55
015.150
D 19 - 13/32”
38,0 15,9 22,5 13,5
55
015.152
D 19 - 7/16”
38,0 16,7 23,1 12,5
55
015.153
D 19 - 1/2”
38,0 18,7 23,1 12,5
60
015.154
D 19 - 9/16”
38,0 20,7 23,1 12,5
60
015.155
D 19 - 19/32”
40,0 21,7 24,4 15,0
75
015.156
D 19 - 5/8”
40,0 22,5 24,4 15,0
75
015.157
D 19 - 11/16”
40,0 24,7 23,1 17,0
75
015.158
D 19 - 3/4”
40,0 26,7 24,8 17,0
75
015.159
D 19 - 25/32”
40,0 27,7 25,9 17,0
80
015.160
D 19 - 13/16”
41,5 28,5 26,3 18,5
90
015.161
D 19 - 7/8”
41,5 30,6 27,1 18,5
100
015.162
D 19 - 29/32”
41,5 31,7 28,1 18,5
110
015.163
D 19 - 15/16”
41,5 32,6 28,9 18,5
120
015.164
D 19 - 1”
41,5 34,6 29,5 18,5
130
015.165
D 19 - 1.1/16”
41,5 36,7 30,6 18,5
150
015.166
D 19 - 1.1/8”
43,0 38,6 31,6 20,0
150
015.167
D 19 - 1.3/16”
43,0 40,6 33,1 20,5
170
015.168
D 19 - 1.1/4”
44,5 42,6 35,1 22,5
220
*item não normatizado
