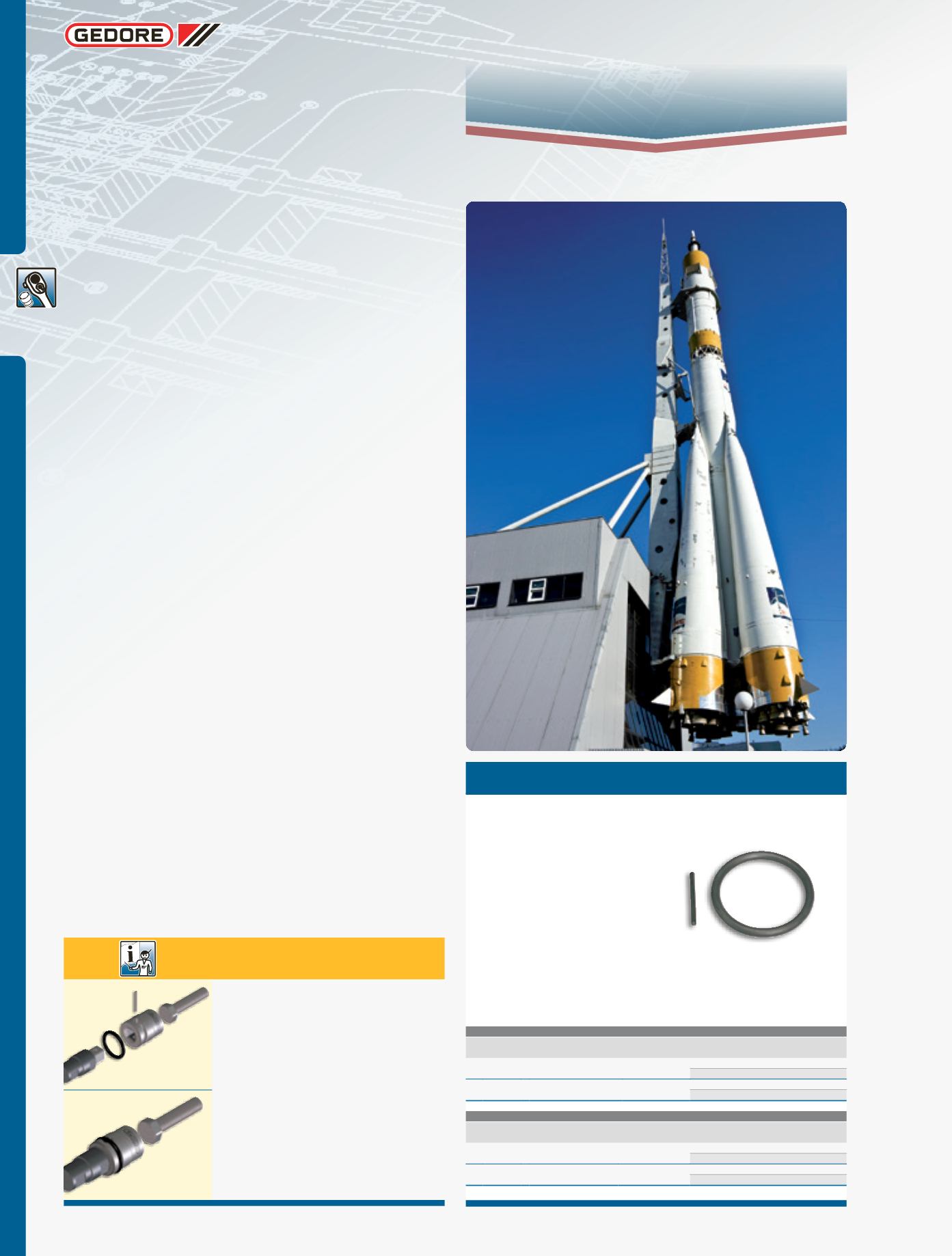

SOQUETES E ACESSÓRIOS
g
Soquetes de impacto
soquetes, chaves soquete, catracas
e acessórios de impacto, jogos
Fabricados em aço-liga especial de alta resistência mecânica,
os soquetes de impacto Gedore são tratados termicamente a
partir de equipamentos e processos de última geração. Suas
dimensões estão baseadas na Norma DIN 3129, que especifica
paredes robustas e encaixes concêntricos entre si. São indicados
para trabalhos commáquinas pneumáticas, elétricas e multiplica-
dores de torque. O soquete de impacto requer necessariamente
a utilização conjunta do pino e anel de segurança. A não obser-
vância desta orientação poderá expor o operador a acidentes.
Encaixe
a
38,1 mm (1.1/2”).
Cuidados:
• Manejar o soquete de acordo com o torque necessário
para a realização do aperto ou desaperto, respeitando o
limite máximo especificado;
• Observar amedida correta entre porca/parafuso e soquete
evita o desgaste e a deformação das ferramentas;
• Utilizar somente acessórios de impacto;
• Não alterar as formas e dimensões gerais dos soquetes
de impacto, pois, além de fragilizar o produto, provoca a
perda da garantia;
• Não utilizar arames ou afins para prender o soquete
no quadrado da máquina. Qualquer adaptação poderá
resultar em acidente;
• Recomenda-se o uso do pino e anel de segurança origi-
nais Gedore, conforme a dimensão do soquete;
• Após o manuseio, aconselha-se a aplicação de uma fina
camada de óleo protetivo para evitar oxidações.
Wg
P E R F I S
D E
T R A B A L H O
PARA SUA SEGURANÇA
Utilizar sempre pinos e anéis
de segurança quando trabalhar
com soquetes de impacto.
Todo soquete de impacto possui
furo passante para pino e rebaixo
para o anel de segurança.
1
Sextavado
interno
K 37 - Pino / Anel
Pino e anel de segurança para
soquete de impacto 1.1/2”
g
Pino em aço especial e anel em borracha sintética. Para
utilizar junto à linha de soquetes e acessórios de impacto.
Encaixe
a
38,1 mm (1.1/2”).
PINO
Código Ref.
dimensões (mm) aplicação
(soquetes e acessórios)
Ø seção x comp.
023.068
K 21 / K 37 - Pino 6x75
6x75
K 37 - 46 até 90 mm e KB 3721
K 37 L - 41 até 90 mm
023.069
K 37 - Pino 6x116
6x116
K 37 - 95 até 120 mm
K 37 L - 95 até 120mm
ANEL
Código Ref.
dimensões (mm) aplicação
(soquetes e acessórios)
Ø seção x Ø interno
023.114
K 37 - Anel 10x75
10x75
K 37 - 46 até 90 mm e KB 3721
K 37 L - 41 até 90 mm
023.115
K 37 - Anel 10x116
10x116
K 37 - 95 até 120 mm
K 37 L - 95 até 120mm
