FERRAMENTAS ESPECIAIS E DE MEDIÇÃO
8600
Sacaprisioneiro
Corpo em aço Gedore-Vanadium, niquelado e cromado. Pino
e roseta fosfatizados. Produto de alta resistência utilizado para
retirada de prisioneiros encravados.
Código Ref.
CAPACIDADE DE ENCAIXE P/ PARAFUSO
Sextavado do eixo
/
Ø mm
Ø pol.
%
041.010
8600-1
4 - 10
5/32 - 3/8”
5/8”
290
041.020
8600-2
8 - 25
5/16 - 1”
3/4”
570
1.26
Extrator de porcas danificadas
Utilizado para extrair porcas encravadas ou danificadas sem
prejudicar o fuso roscado. Indicado para porcas com resistência
até a classe 6.
Código Ref.
Porcas / Roscas
mm
Fuso
A
$
0
040.963
1.26/1
SW10 até SW17 / M6 até M10 M14 x 1,5 x 37 mm 17
0,3
040.964
1.26/2
SW17 até SW24 / M10 até M16 M14 x 1,5 x 37 mm 17
0,3
040.965
1.26/3
SW24 até SW36 / M16 até M24 M22 x 1,5 x 70 mm 24
1,1

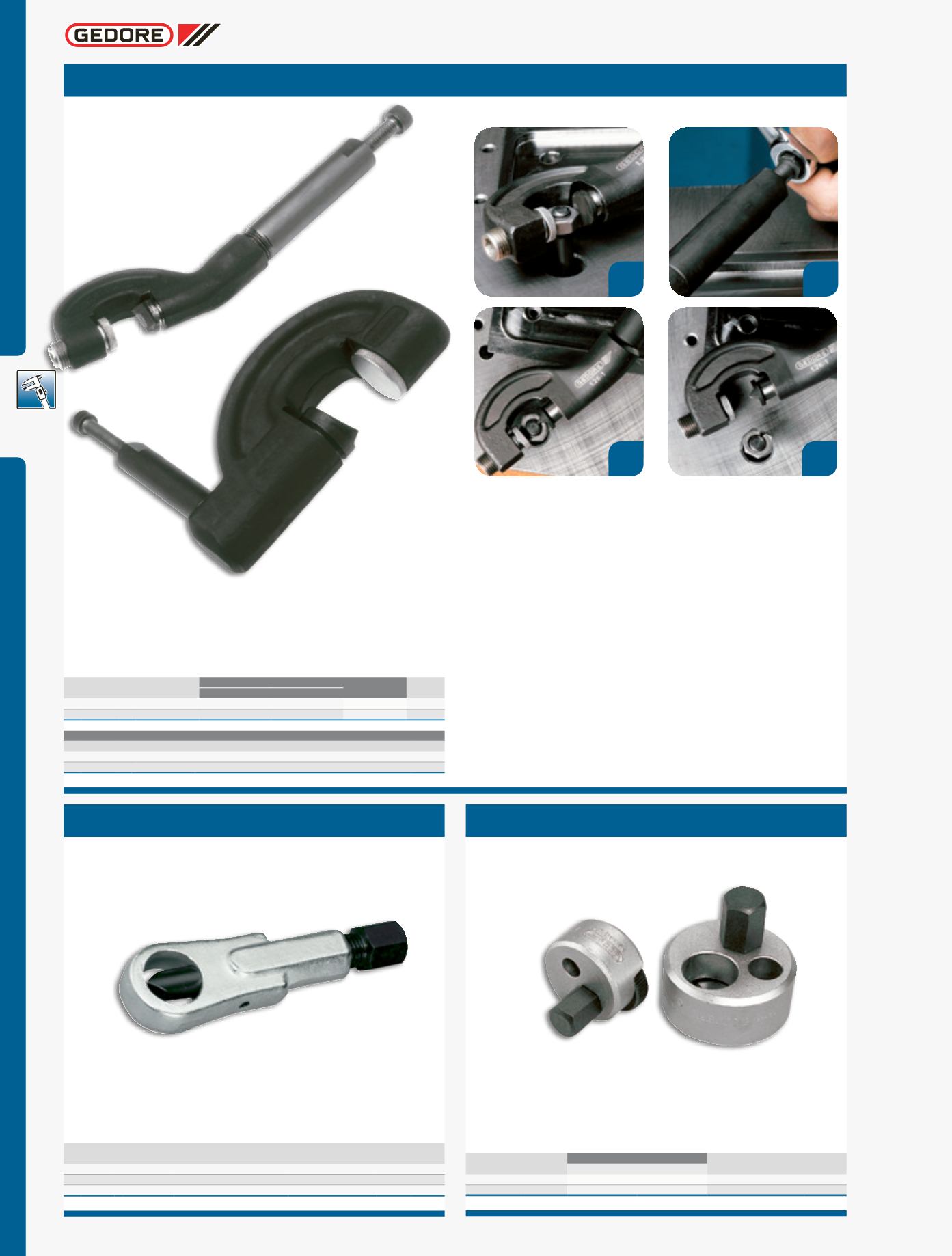

1.26 HYD
Cortador hidráulico de porcas
Possui navalha tratada termicamente que proporciona maior resis-
tência na ruptura da porca (classe de resistência até 10). O ângulo
do fio da navalha permite o corte da porca com pouco esforço.
Código
Ref.
PARA PORCAS COM
FORÇA DE CORTE
MÁXIMA
0
$ +
040.790
1.26/1 HYD
7 até 22
M4 até M14
5 ton.
0,8
040.870
1.26/2 HYD
22 até 36
M14 até M24
13 ton.
3,4
PEÇAS DE REPOSIÇÃO
Código Ref.
Descrição
/
040.792
E 1.26/1 HYD
Navalha para cortador hidráulico de porcas ref. 1.26/1 HYD
40
040.819
E 1.26/2 HYD
Navalha para cortador hidráulico de porcas ref. 1.26/2 HYD
100
Instruções de uso:
•
Figura 1:
posicione o cortador hidráulico sobre a porca
a ser extraída.
•
Figura2:
como auxíliodeuma chave radial Gedore 12mm,
gire o parafuso de aperto localizado na ponta do cortador.
•
Figura 3:
prossiga com o giro até que a lâmina corte a
lateral da porca por completo.
•
Figura 4:
desrosqueie o parafuso de aperto e com o
procedimento finalizado, retire o cortador da posição de
corte, e extraia a porca manualmente.
1.26/1 HYD
1.26/2 HYD
4
1
2
3
